[GBASP] RS CleanAmp Universal

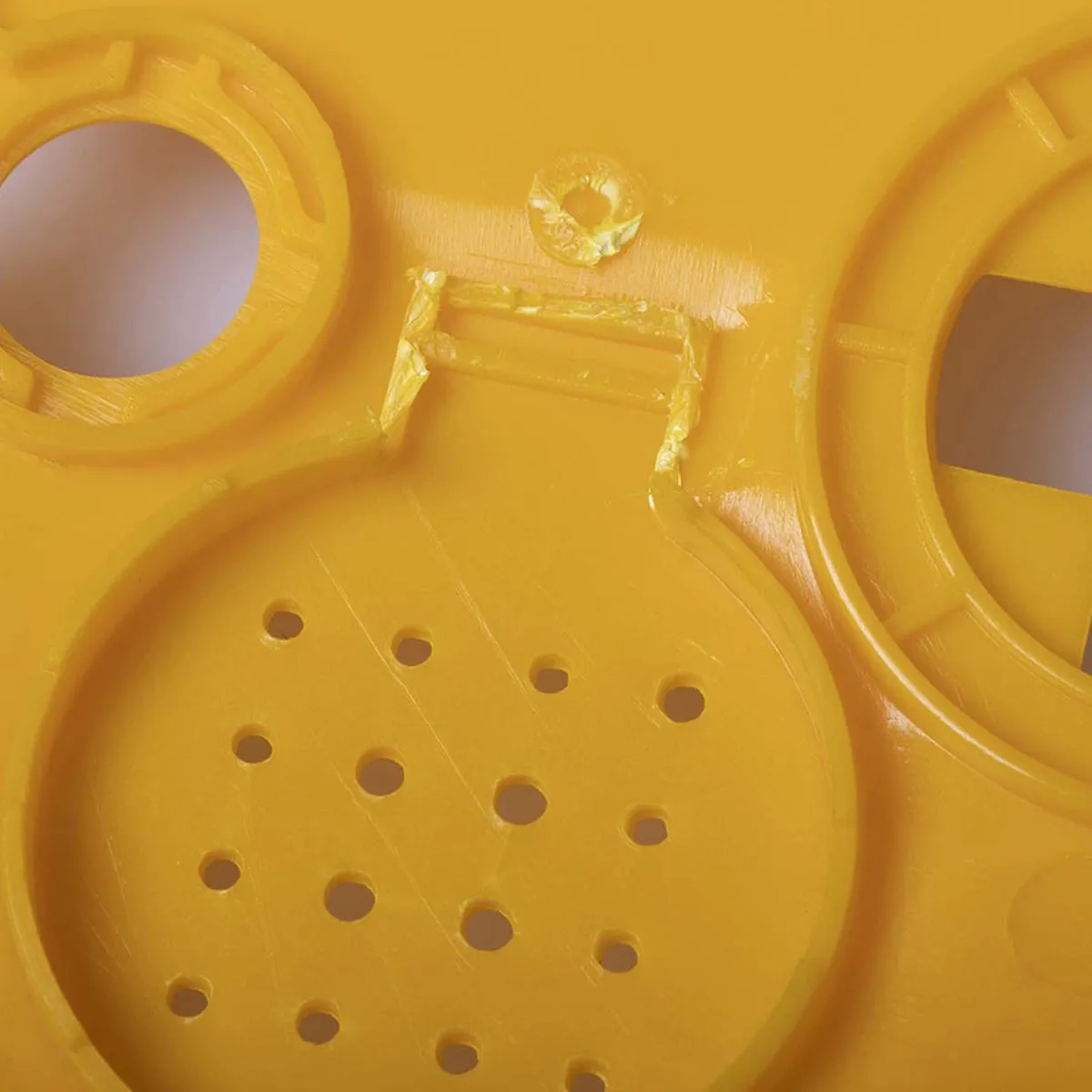

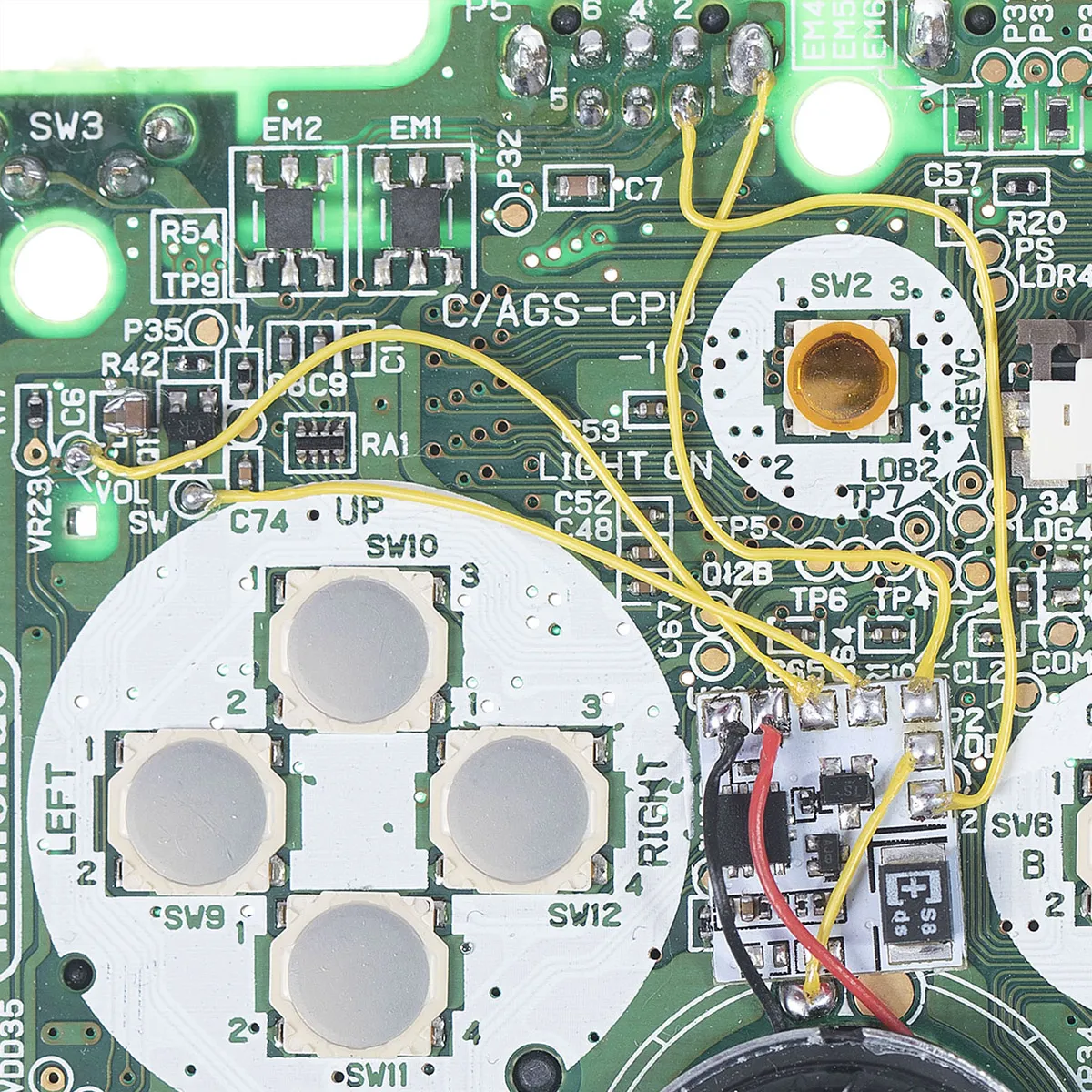

der cleanamp ersetzt das originale audioboard durch einen modernen und viel lauteren class d verstärker er ist universal einsetzbar für alle handheld konsolen der nintendo game boy serie installation zu beginn sollte immer geprüft werden, ob der sound überhaupt funktioniert die häufigste ursache für fehlenden ton ist ein defekter lautsprecher die optimale position für die installation des cleanamp verstärkers in den game boy advance sp ist über der position des lautsprechers (siehe abbildungen) das board sollte mit etwas doppelseitigem klebeband am gba sp mainboard fixiert werden um platz für das cleanamp board zu schaffen, muss das gehäuse mit einem cutter , seitenschneider oder trim tool etwas modifiziert werden mit einem scharfen messer / cutter muss der äußere ring des lautsprechers entfernt werden, um die bauhöhe zu reduzieren das gehäuse würde ansonsten nicht korrekt schließen die verkabelung erfolgt mit einfachem draht der stärke awg28 30, es kann aber so gut wie jeder isolierte draht verwendet werden solange er nicht zu dick ist und dadurch teile beim zusammenbau blockiert wenn dein mainboard so aussieht wie unten, muss die verkabelung etwas anders durchgeführt werden beachte das kabel von p35 zum transistore des cleanamps, das bei dieser variante gelegt werden muss um den sound noch lauter zu machen, können die jumper rechts am cleanamp board verbunden werden diese modifikation kann problemlos rückgängig gemacht werden, um die ursprüngliche lautstärke wieder herzustellen tipps im game boy advance sp verfügt der cleanamp über einen puresilence modus, der den ton vollständig deaktiviert sobald der lautstärkeregler auf stufe 0 steht gleichzeitig mit dem sound werden auch neben und störgeräusche verstärkt, weshalb die zusätzliche installation des dehum dehiss kit empfohlen wird
