Wie teste ich das LCD

6min

Beim sogenannten Dry-Run wird das LCD des LCD Upgrade Kits auf Funktion geprüft, BEVOR es in das Gehäuse installiert wird. Sobald ein LCD installiert wird, können Fehler im Handling nicht ausgeschlossen werden, es kann daher keine Reklamation des LCDs mehr angenommen werden.
Typische Fehler, die ein LCD zerstören können
Druck von hinten auf das LCD, nachdem es in das Gehäuse (auf das Klebeband) gelegt wurde
Erneutes Entfernen aus dem Gehäuse, nachdem es bereits auf dem Klebeband aufliegt
Positionierung des LCD ändern, nachdem es bereits fertig installiert ist
Überstehendes Hindernis im Gehäuse, welches beim Zusammenschrauben auf das LCD drückt
...
Wie teste ich ein LCD
Das Beispiel zeigt einen Game Boy Color, an dem das Q5 XL Kit getestet wird. Zuerst wird die Konsole soweit auseinander gebaut, bis das Mainboard freiliegt. Die Stromzufuhr erfolgt in diesem Zustand mittels Batteriehalterung mit Klemmen, einem passenden externen Netzadapter oder einem regelbarem Netzgerät. Achte dabei darauf, die Betriebsspannung der jeweiligen Konsole nicht zu überschreiten! Eine AA/AAA Batterie hat 1,5V, ein Akku in der Regel 3,7V.
Gängige Spannungen sind:
Konsole
Spannungsquelle
Spannung
Game Boy Classic
4 x AAA Batterien
6V
Game Boy Color, Game Boy Pocket, Game Boy Advance
2 x AA/AAA Batterien
3V
Game Boy Advance SP, Game Boy Micro, ...
Akku
3,7V
Sega Game Gear
6 x AA Batterien
9V
...
﻿
﻿

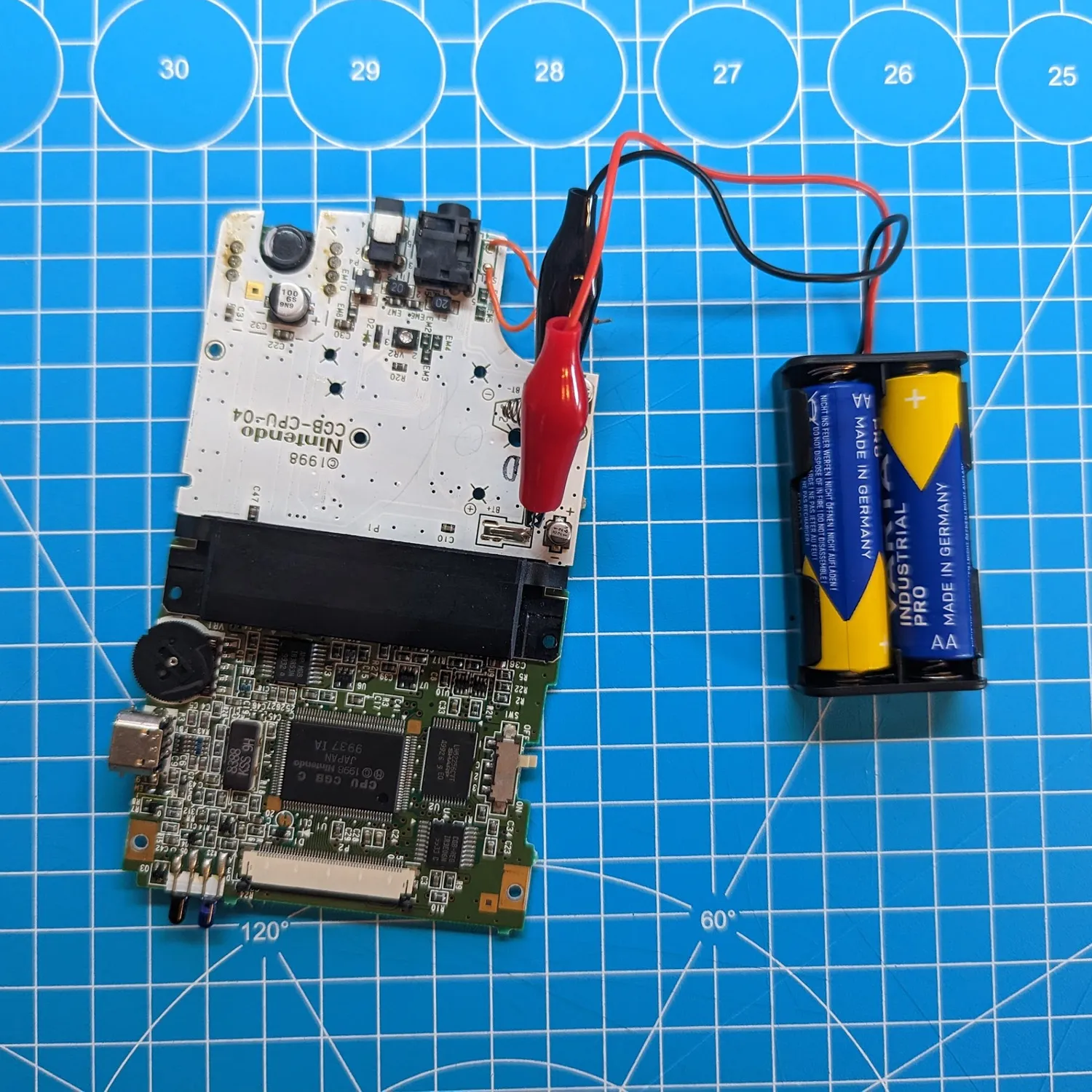

Batteriehalter 2 x AA
﻿
Es ist auch möglich, die Gehäuse Rückseite zu verwenden, indem das Mainboard in die Rückschale eingesetzt und die Batterien eingelegt werden.

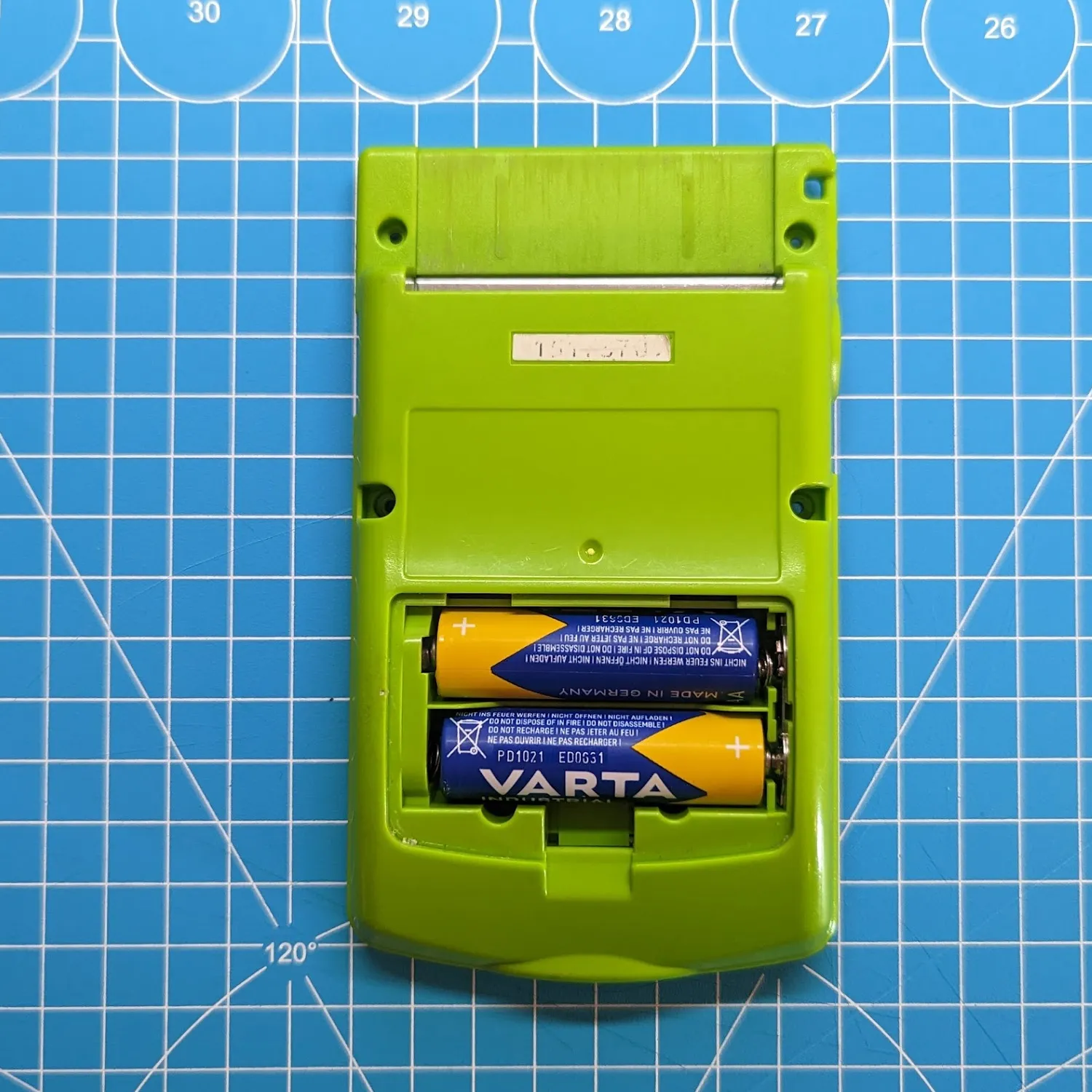

Gehäuseschale als Batteriehalterung
﻿
Verbinde nun das Kabel des LCD Upgrade Kits mit dem LCD Anschluss des Mainboard und dem LCD. Achte dabei auf die korrekte Ausrichtung des Kabels.

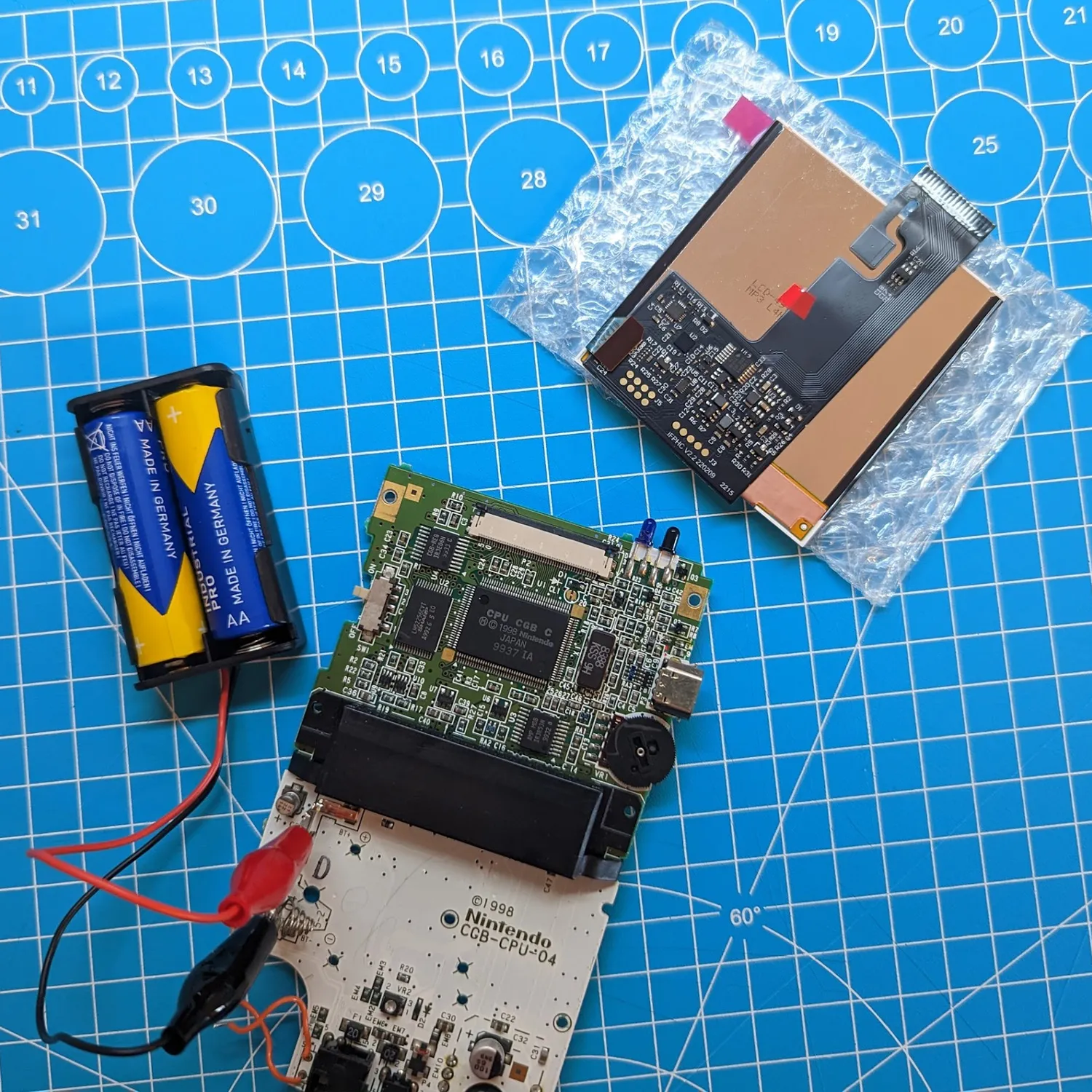

Mainboard + LCD vorbereitet
﻿

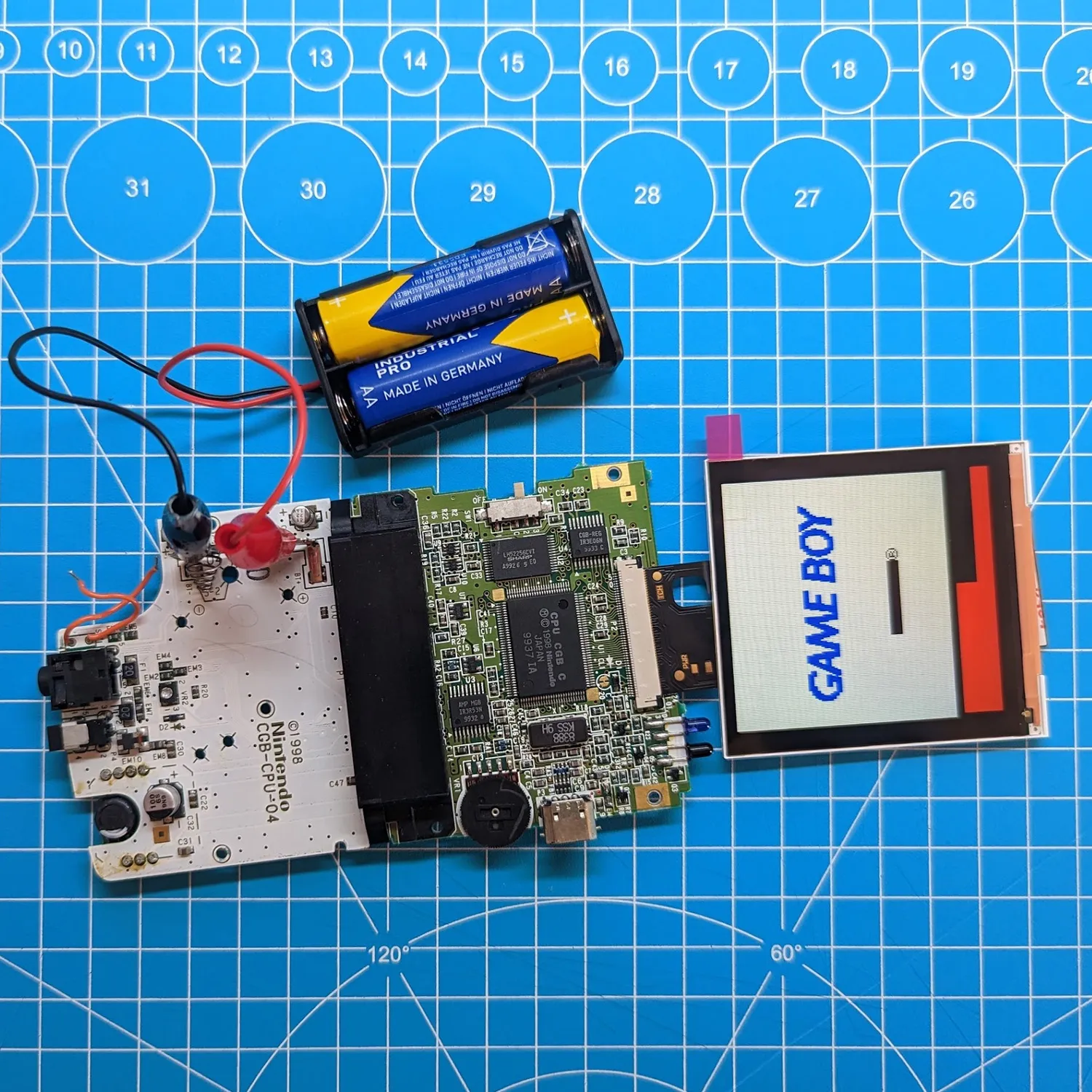

LCD Test in eingeschaltetem Zustand
﻿
Nun das Mainboard mittels Power Schalter einschalten und das LCD sollte ein Bild zeigen. Prüfe nun das eingeschaltete LCD sorgfältig auf Fehler:
Tote Pixel / Schwarze oder weiße Punkte
Flecken
Kratzer (Achtung, es befindet sich eine Schutzfolie am LCD!)
Druckstellen
Sprünge
Andere Defekte
Weitere Beispiele

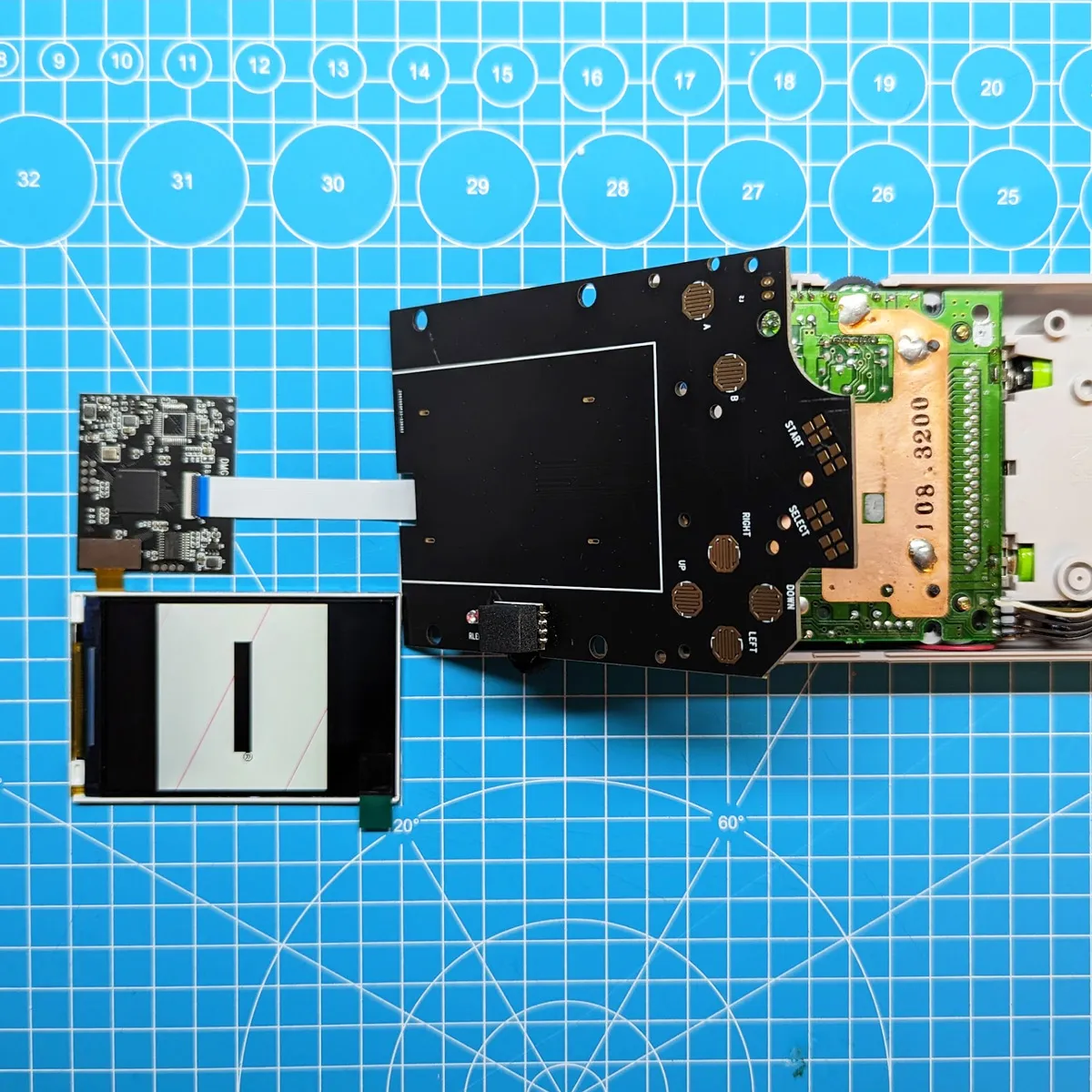

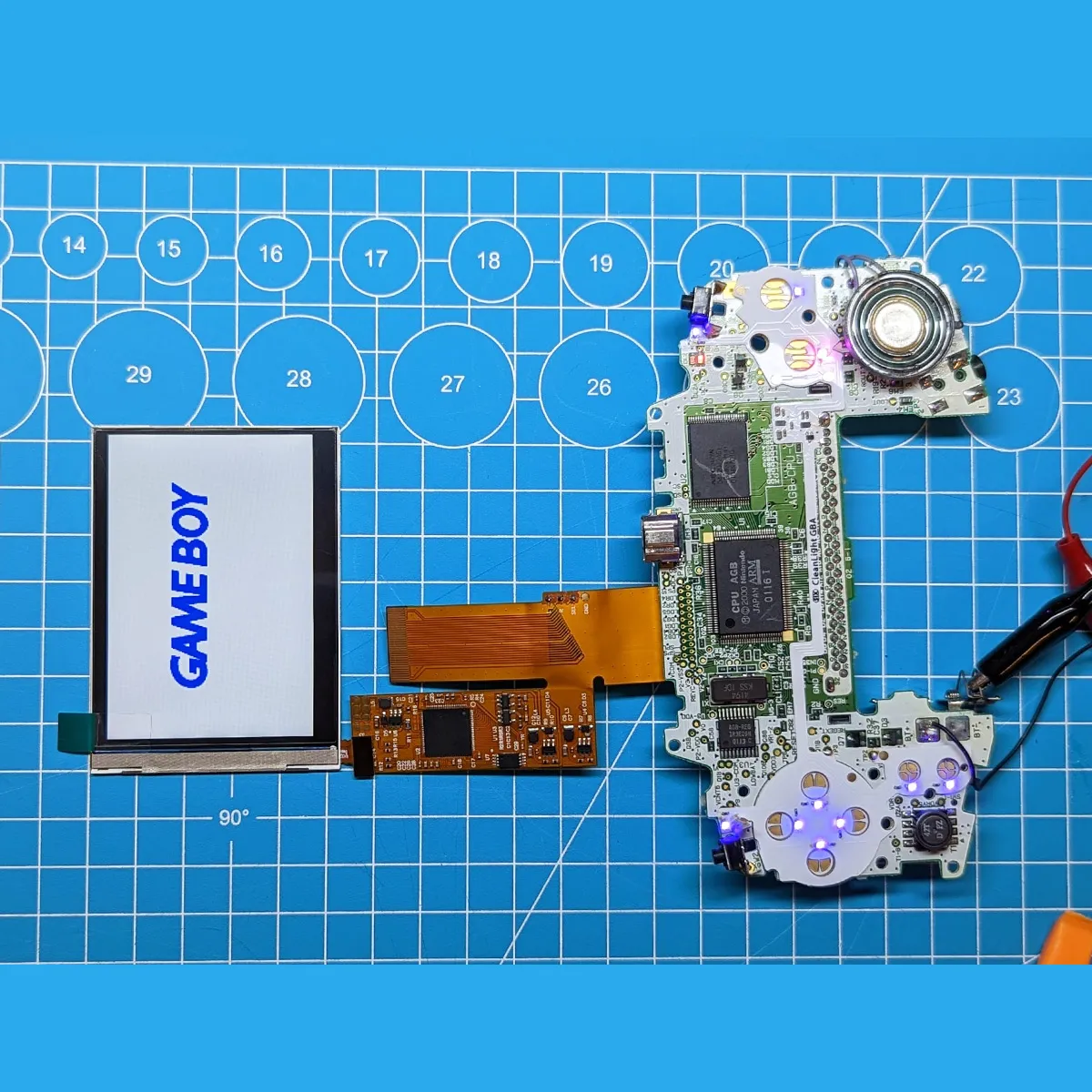

Game Boy Advance V2 IPS Kit von Hispeedido
﻿
DMG IPS V5 von Hispeedido
﻿
Häufige Probleme
Problem
mögliche Ursache
Bild bleibt schwarz
Kabel falsch herum eingesteckt
manche IPS Kits benötigen ein Kabel für die Spannungsversorgung gelötet (siehe jeweilige Anleitung)
Display sehr dunkel
Helligkeit erhöhen (meist über Touch Sensor möglich)
Display flackert
zu wenig Spannung am Gerät
Fehlerhafte Farbdarstellung
Die Kabelverbindung ist locker, auf festen Sitz achten
Verbindung zum LCD sitzt nicht richtig
Bruchstellen, Kratzer, Druckstellen, ...
Defekt des LCDs -> Reklamation
﻿

Konsole	Spannungsquelle	Spannung
Game Boy Classic	4 x AAA Batterien	6V
Game Boy Color, Game Boy Pocket, Game Boy Advance	2 x AA/AAA Batterien	3V
Game Boy Advance SP, Game Boy Micro, ...	Akku	3,7V
Sega Game Gear	6 x AA Batterien	9V
...

Problem	mögliche Ursache
Bild bleibt schwarz	Kabel falsch herum eingesteckt manche IPS Kits benötigen ein Kabel für die Spannungsversorgung gelötet (siehe jeweilige Anleitung)
Display sehr dunkel	Helligkeit erhöhen (meist über Touch Sensor möglich)
Display flackert	zu wenig Spannung am Gerät
Fehlerhafte Farbdarstellung	Die Kabelverbindung ist locker, auf festen Sitz achten Verbindung zum LCD sitzt nicht richtig
Bruchstellen, Kratzer, Druckstellen, ...	Defekt des LCDs -> Reklamation
