[GBASP] V2 IPS LCD by Hispeedido

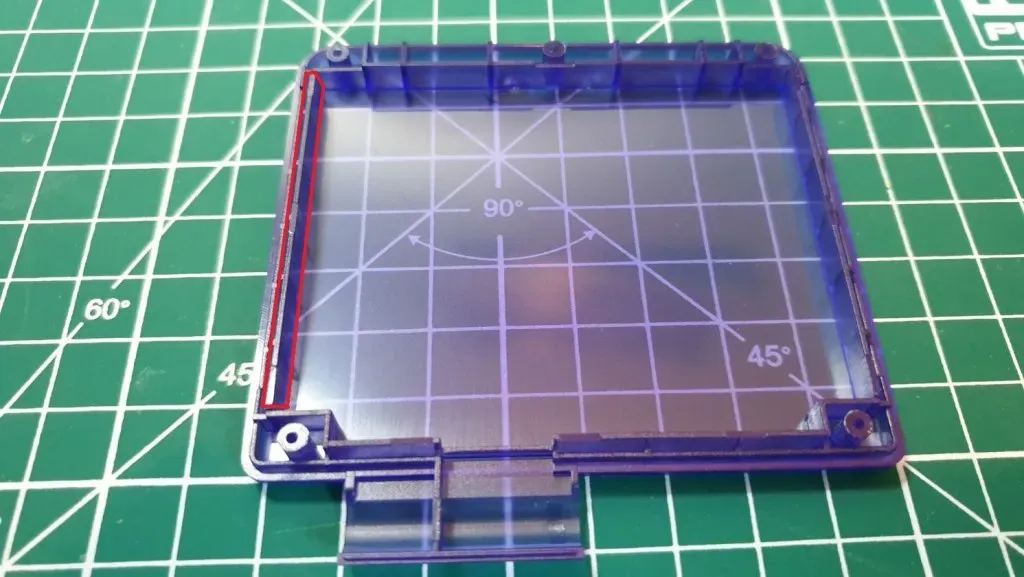

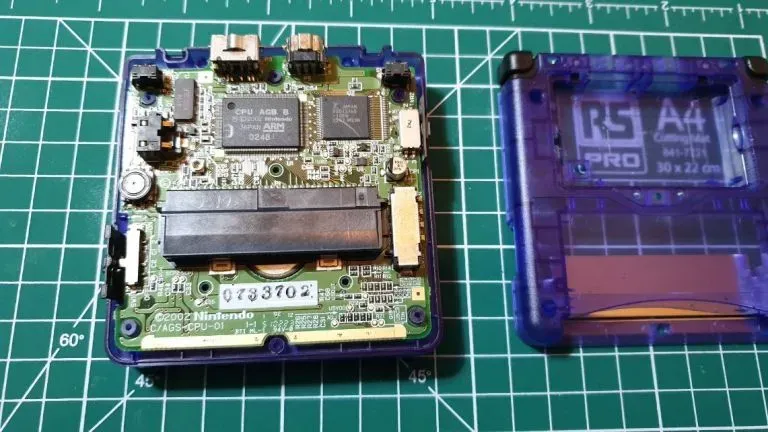

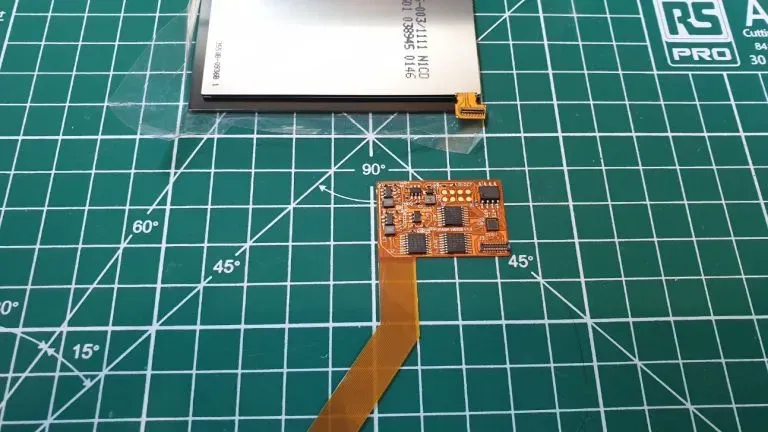

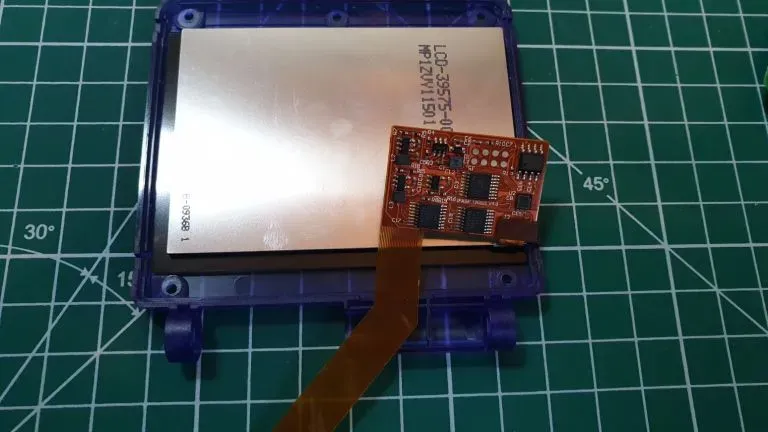

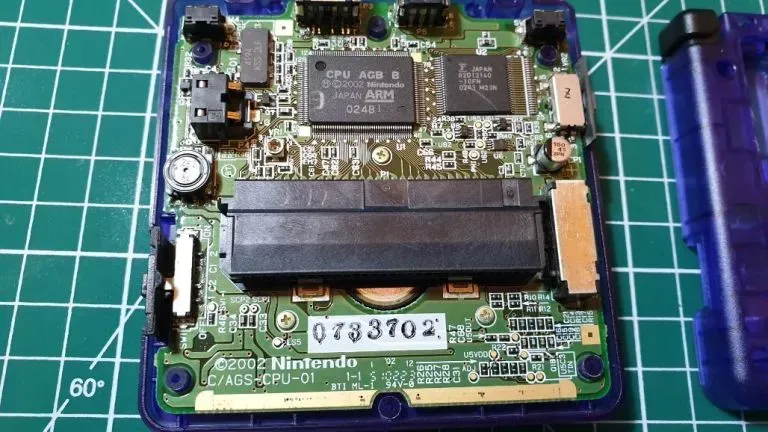

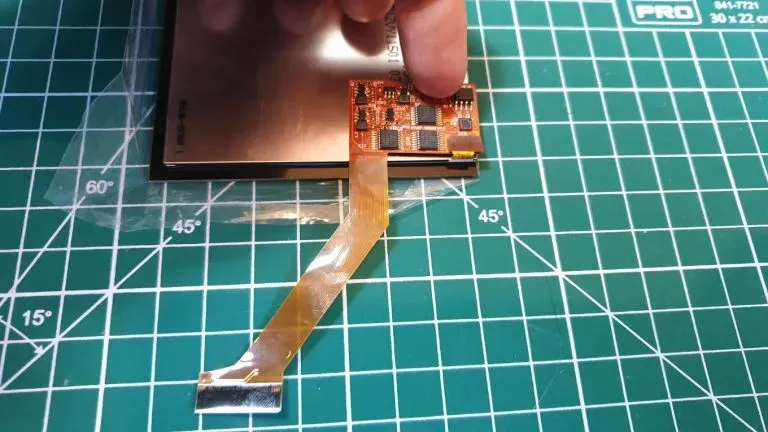

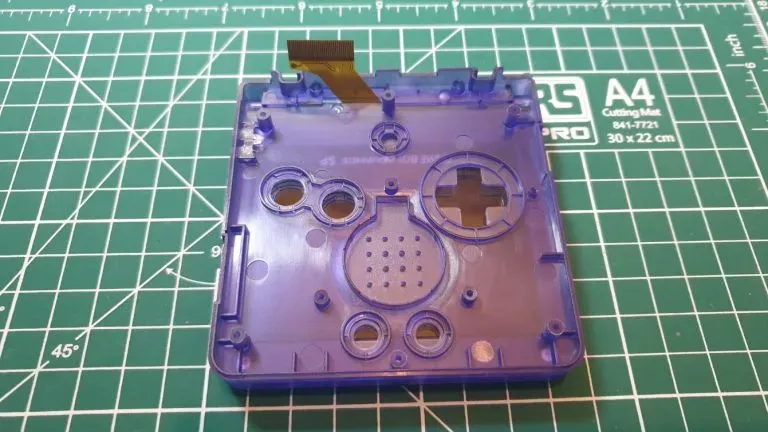

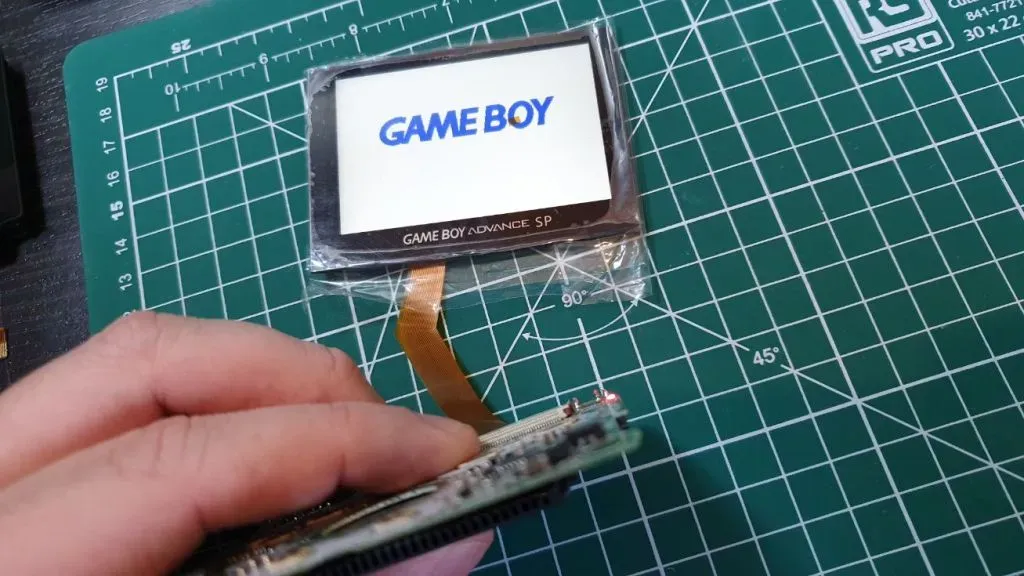

dieser guide wurde uns von unseren freunden bei https //www handheldlegend com zur verfügung gestellt installation verbinde das flachbandkabel mit dem anschluss auf der rückseite des bildschirms wenn das kabel angeschlossen ist, biege das flachbandkabel wie im bild unten zurück du kannst es auch mit etwas klebeband auf der rückseite des bildschirms fixieren, wenn du möchtest nachdem das flachbandkabel installiert ist, solltest du den bildschirm zu testen, bevor du fortfährst verbinde das flachbandkabel mit dem anschluss auf der hauptplatine und halte den akku an seinem platz, um den test durchzuführen wenn du ein ips fertiges gehäuse gekauft hast, sind keine änderungen am gehäuse erforderlich falls du jedoch ein nicht ips ready oder oem gehäuse hast, musst du dieses anpassen, um das ips lcd einsetzen zu können das innere des gehäuses muss leicht modifiziert werden, damit es sich mit dem neuen bildschirm und dem installierten flachbandkabel schließen lässt wir müssen das innere des gehäuses an den im untenstehenden bild markierten stellen zuschneiden du kannst ein rotierendes werkzeug wie einen dremel oder auch einfach eine flachzange und ein teppichmesser verwenden entferne den markierten bereich, um genügend platz zu schaffen, damit sich das gehäuse schließen lässt nun können wir die beiden gehäusehälften zusammenfügen dem ips kit liegt ein schaumstoffeinsatz bei, den du hinter den bildschirm legen solltest, um zu verhindern, dass dieser und das flachbandkabel herumrutschen außerdem solltest du das flachbandkabel so biegen, dass es nicht im gehäuse eingeklemmt wird danach schraube die beiden hälften mit den schrauben, die wir zuvor herausgenommen haben, wieder zusammen (passende schraubendreher findest du https //www silentmodding com/de/konsolen repair kit html ) nun können wir den bildschirmteil des gehäuses mit dem unteren teil verbinden richte ihn richtig aus und führe das flachbandkabel durch den dafür vorgesehenen schlitz als nächstes nimmst du die scharniere und schiebst die neuen kappen darauf halte die beiden hälften des gehäuses zusammen, während du die scharniere wieder einbaust vergiss nicht, die kleine kreuzschlitzschraube einzudrehen, um die scharnierabdeckung zu befestigen schließe das flachbandkabel an die hauptplatine an und ziehe die arretierung auf beiden seiten nach unten, um es sicher zu fixieren nun werden wir das beiliegende kabel anlöten, um die helligkeit steuern zu können (optional) löte von punkt q12b zum entsprechenden punkt auf dem flachbandkabel gib etwas flussmittel auf die lötstellen, du benötigst nur eine kleine menge lötzinn du kannst das kabel vorher mit etwas flussmittel und lötzinn verzinnen, um den vorgang zu erleichtern wenn alles vorbereitet ist, berühre die lötstellen mit deinem heißen lötkolben achte darauf, dass das kabel nicht über die bereiche hängt, in denen die tastenpads platziert werden nun können wir alle tasten, gummipads und den lautsprecher wieder an ihren platz setzen eventuell musst du auch den lautstärke und den ein /ausschalter ausrichten sobald alles an seinem platz ist, können wir die hauptplatine wieder ins gehäuse einsetzen nachdem die platine im gehäuse sitzt, kannst du sie mit den 3 zuvor entfernten kreuzschlitzschrauben befestigen finde die kleine quadratische unterlegscheibe, die in den hinteren teil des gehäuses passt ohne diese unterlegscheibe könnten wir das batteriefach nicht zusammenschrauben drücke sie an ihren platz, und dann können wir den gba sp wieder zusammenbauen setze alle schrauben ein, die wir entfernt haben, und vergiss nicht die gummipads um den bildschirmrahmen – diese lassen sich einfach hineindrücken
