Anleitungen für Mods
...
[GBC] Nintendo Game Boy Color
[GBC] Power Mods

[GBC] RetroSix CleanPower

2min

Der CleanPower von RetroSix ersetzt den ursprünglichen OEM Spannungsregler des Game Boy Color durch eine moderne und stabile Stromversorgung. Der Eingangsbereich des CleanPower liegt zwischen 2,5V und 12V.

Installation

Entferne einfach den alten Spannungsregler ab und löte das CleanPower Board an der gleichen Stelle wie den ursprünglichen Regler ein.

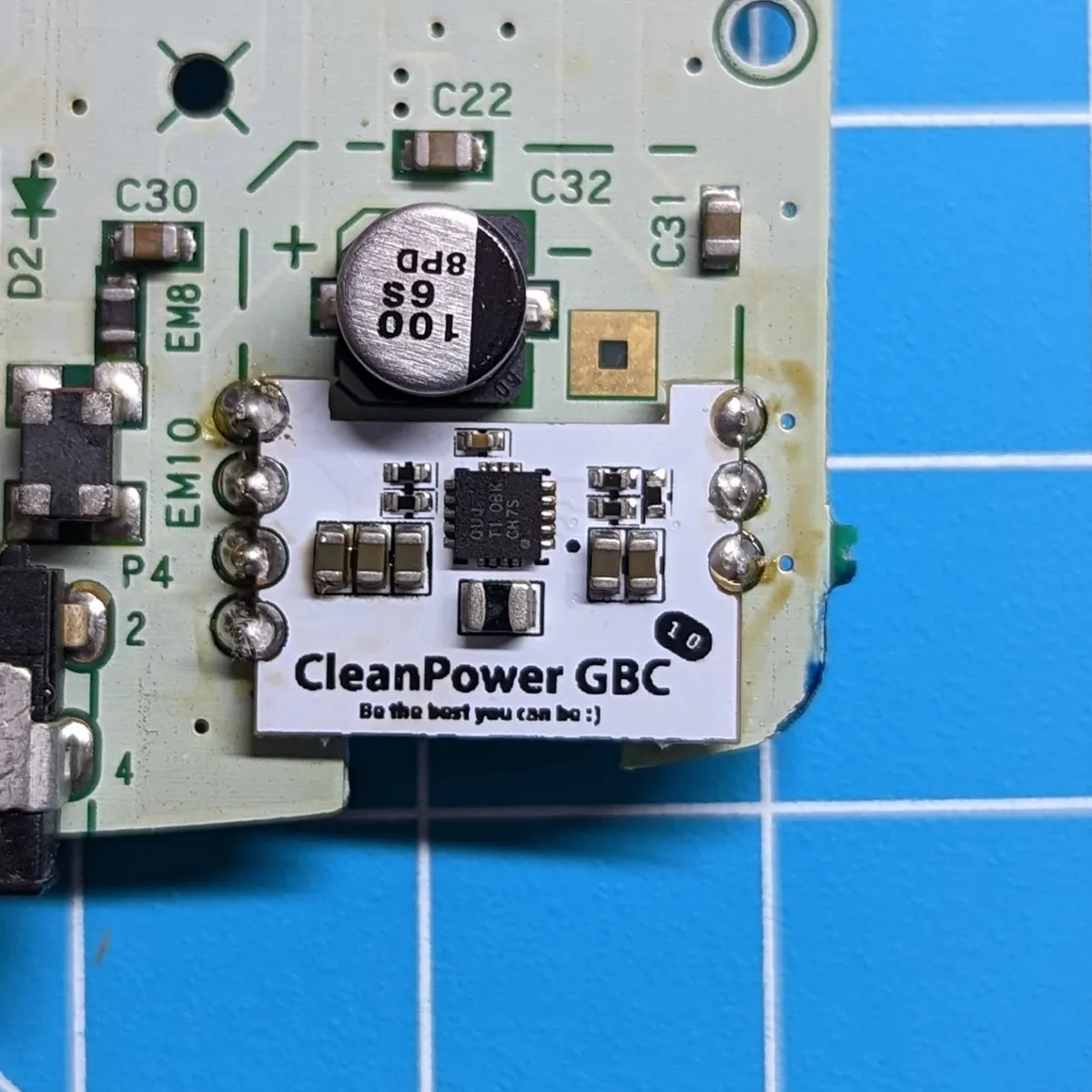

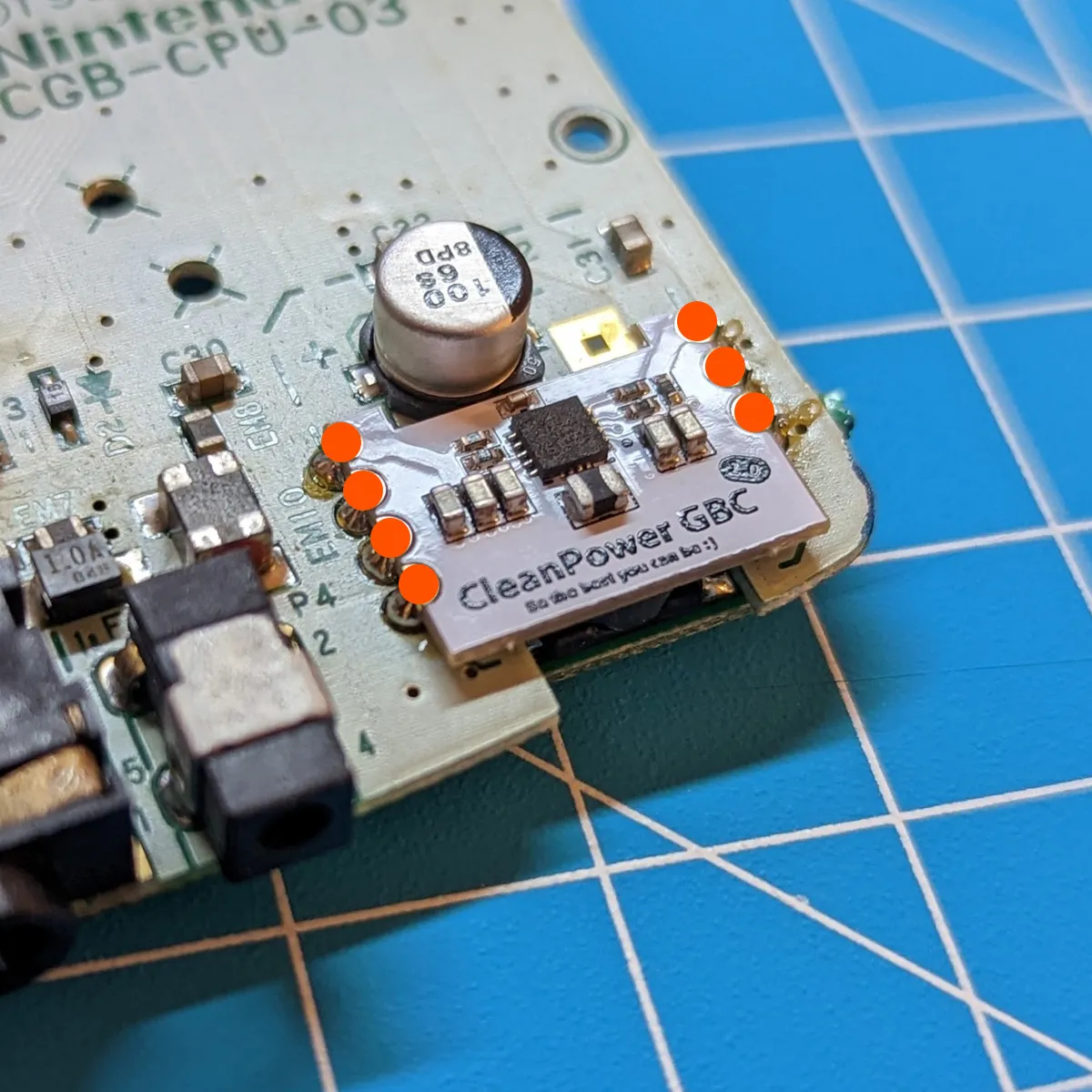

CleanPower Installation
CleanPower Installation


OEM LCDs und FunnyPlaying LCD Mods

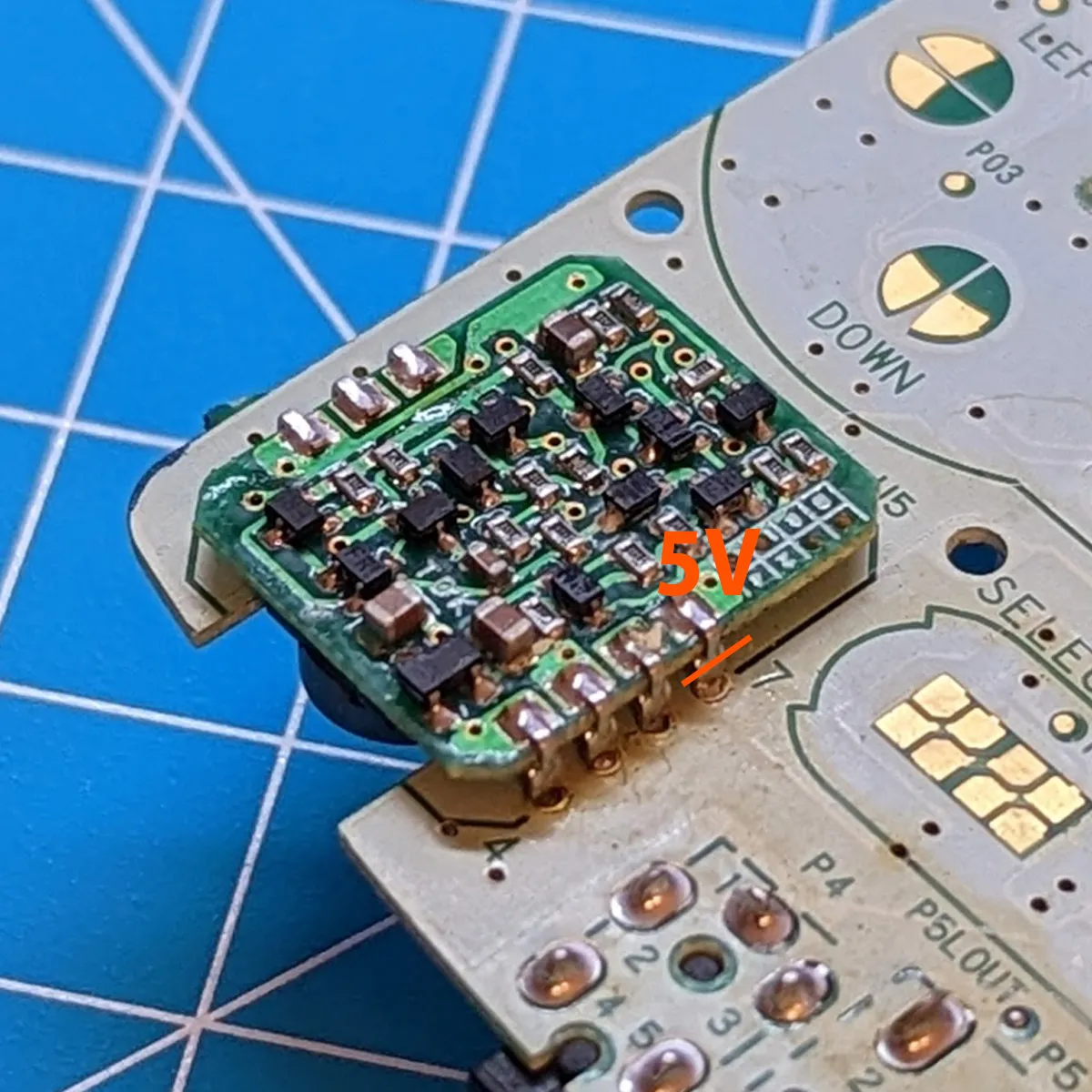

Der CleanPower eignet sich nicht ohne weiteres für die OEM LCDs und die Display Mods von FunnyPlaying. Für diese LCDs wird das CleanPower Board zusätzlich zum OEM Spannungsregler eingebaut und die 5V Leitung (Pin 7) des OEM Spannungsreglers durchtrennt. Somit läuft die Spannungsversorgung für das LCD weiter über den Original OEM Spannungsregler, alles andere über den CleanPower.

Document image

Document image
