[GBP] Hispeedido IPS Kit
Dies ist die Installationsanleitung für das GAME BOY POCKET IPS LCD KIT - HISPEEDIDO
- Führe unbedingt einen Funktionstest durch, BEVOR du das IPS Kit installierst! Für bereits installierte Kits kann keine Reklamation erfolgen. Wie du das Kit extern testen kannst, siehst du hier: Wie teste ich das LCD
- Das LCD ist sehr zerbrechlich und reagiert sensibel gegenüber Druck, Stößen, usw. Bitte sei bei der Installation besonders vorsichtig, wenn du mit dem LCD hantierst
- Das IPS Kit kann grundsätzlich ohne zu Löten installiert werden, allerdings ist es dann nicht möglich, die Beleuchtungsgfarbe des Logos zu ändern. Die Lötverbindung zum Powerschalter ist optional, aber nötig um die volle Helligkeit erreichen zu können.
Erforderliche Werkzeuge und Teile:

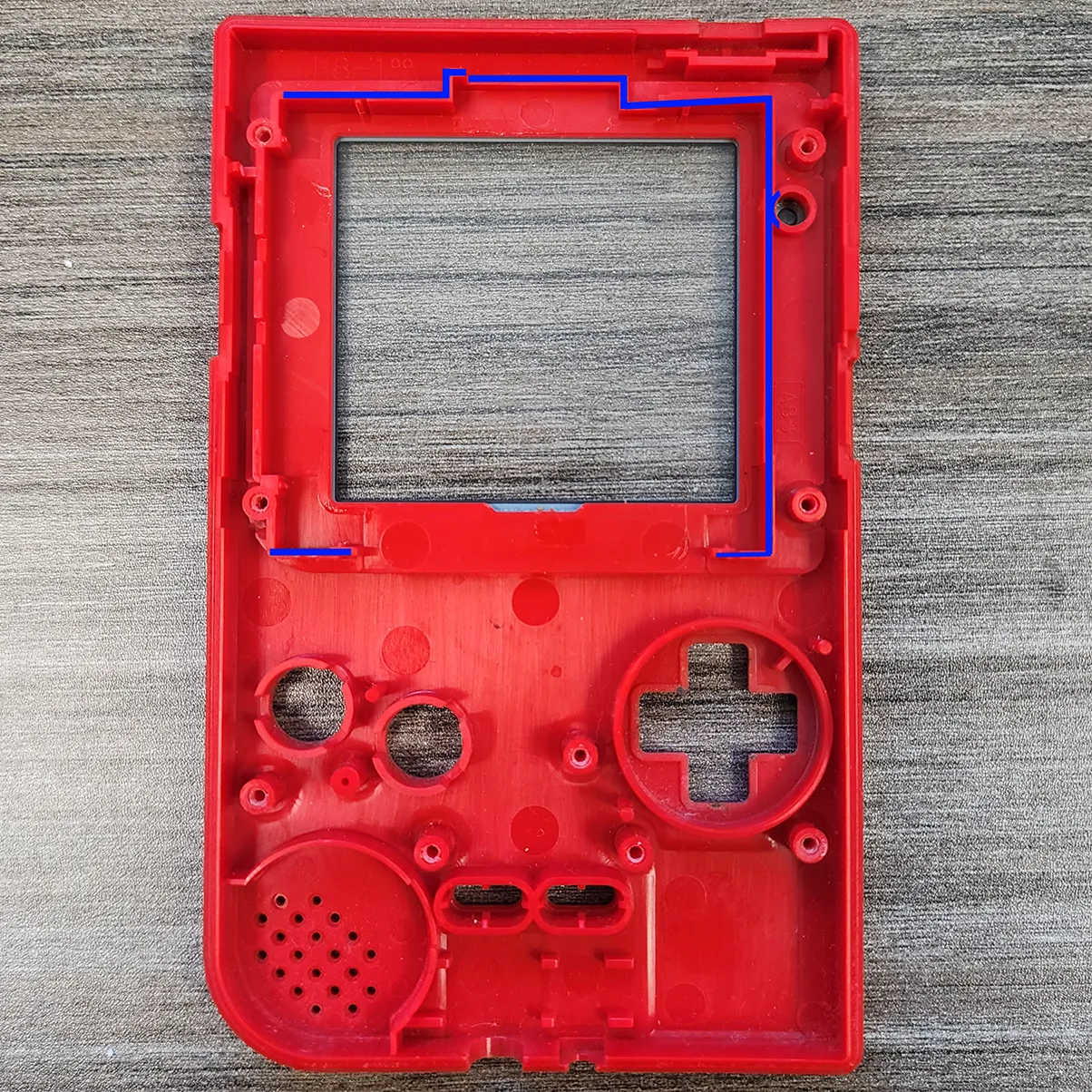

Wenn du diesen Bildschirm in einem OEM-Gehäuse verwenden möchtest, musst du den gesamten blau markierten Kunststoff entfernen. Stelle sicher, dass du die Passform des Bildschirms ständig überprüfst, um nicht zu viel Material zu entfernen.

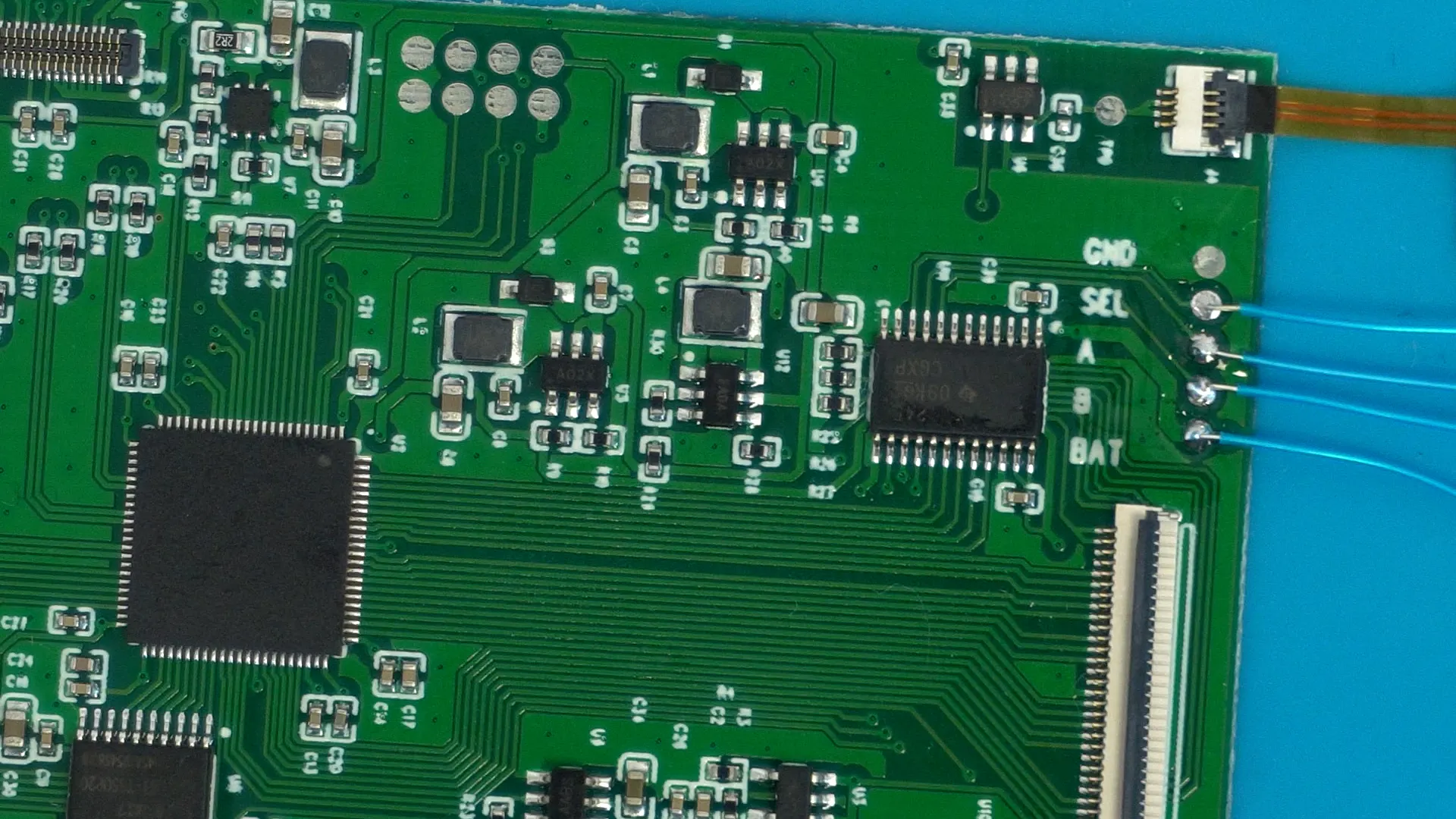

Zuerst werden die Drähte an die Platine gelötet.

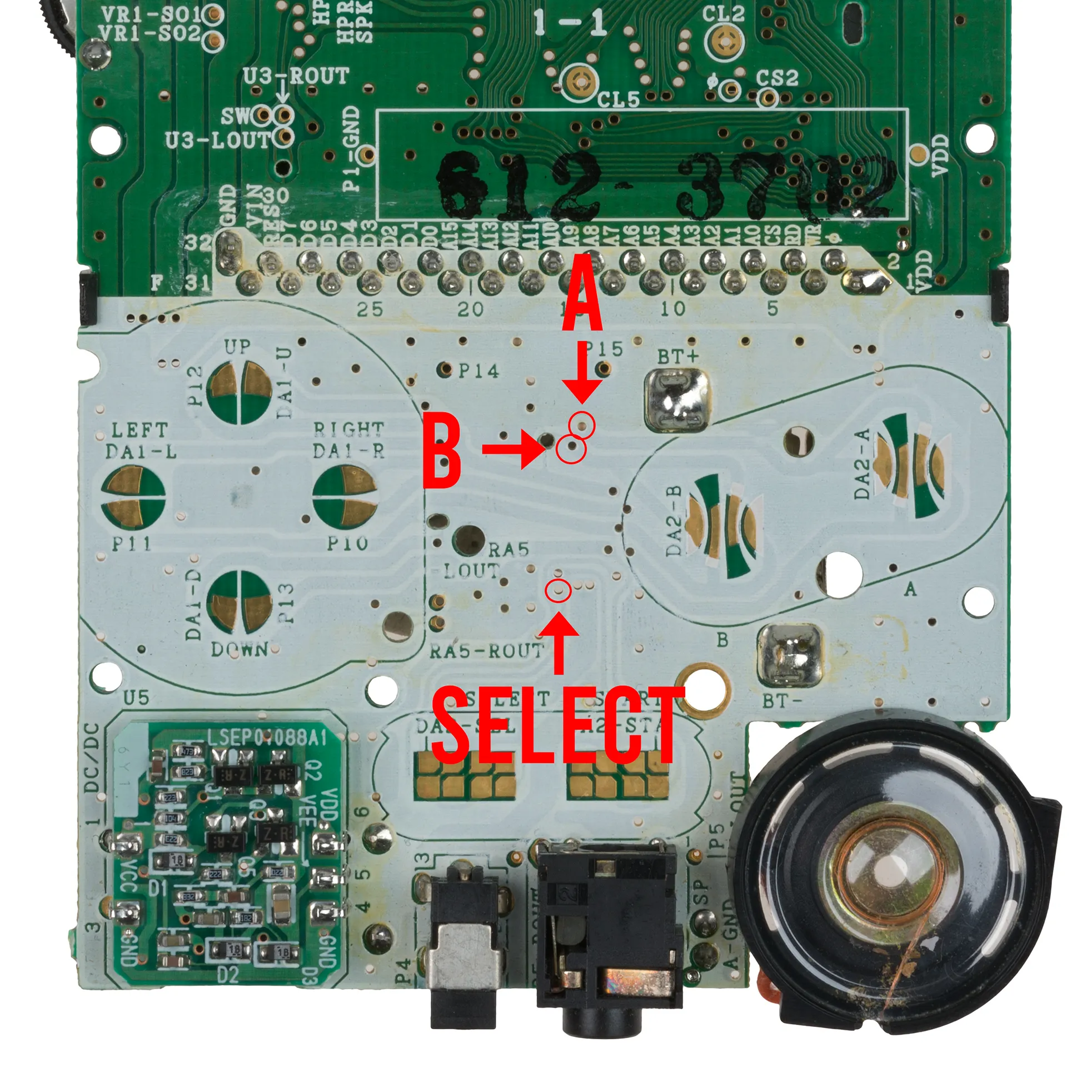

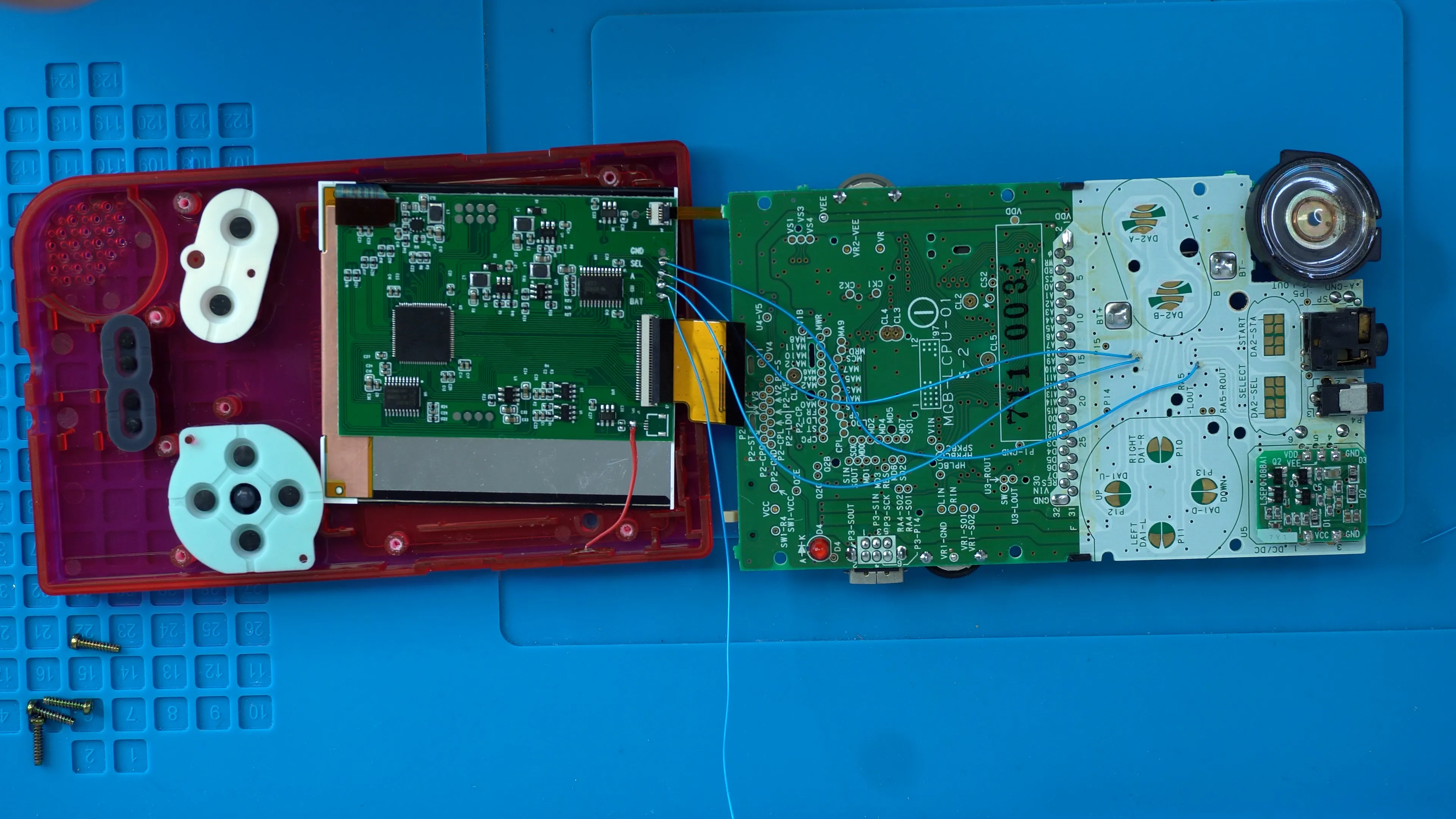

Sobald die Drähte an die Platine gelötet sind, kannst du das gesamte Display in das Gehäuse einsetzen. Nach dem Löten der Drähte an die Steuerplatine ist es an der Zeit, sie mit der Konsole zu verbinden. Da der Gameboy Pocket im Gegensatz zu anderen Gameboy-Varianten keine freiliegenden Testpads hat, werden wir die Drähte an die Vias löten, die mit den jeweiligen Tasten verbunden sind.
Dafür werden wir zunächst jeden Draht für die Installation vorverzinnen. Anschließend führen wir den Draht in das Via ein und erhitzen ihn von außen, sodass das Lötzinn das Via vollständig ausfüllt. Achte darauf, dass auf der anderen Seite der Platine nicht zu viel freiliegender Draht herausragt.

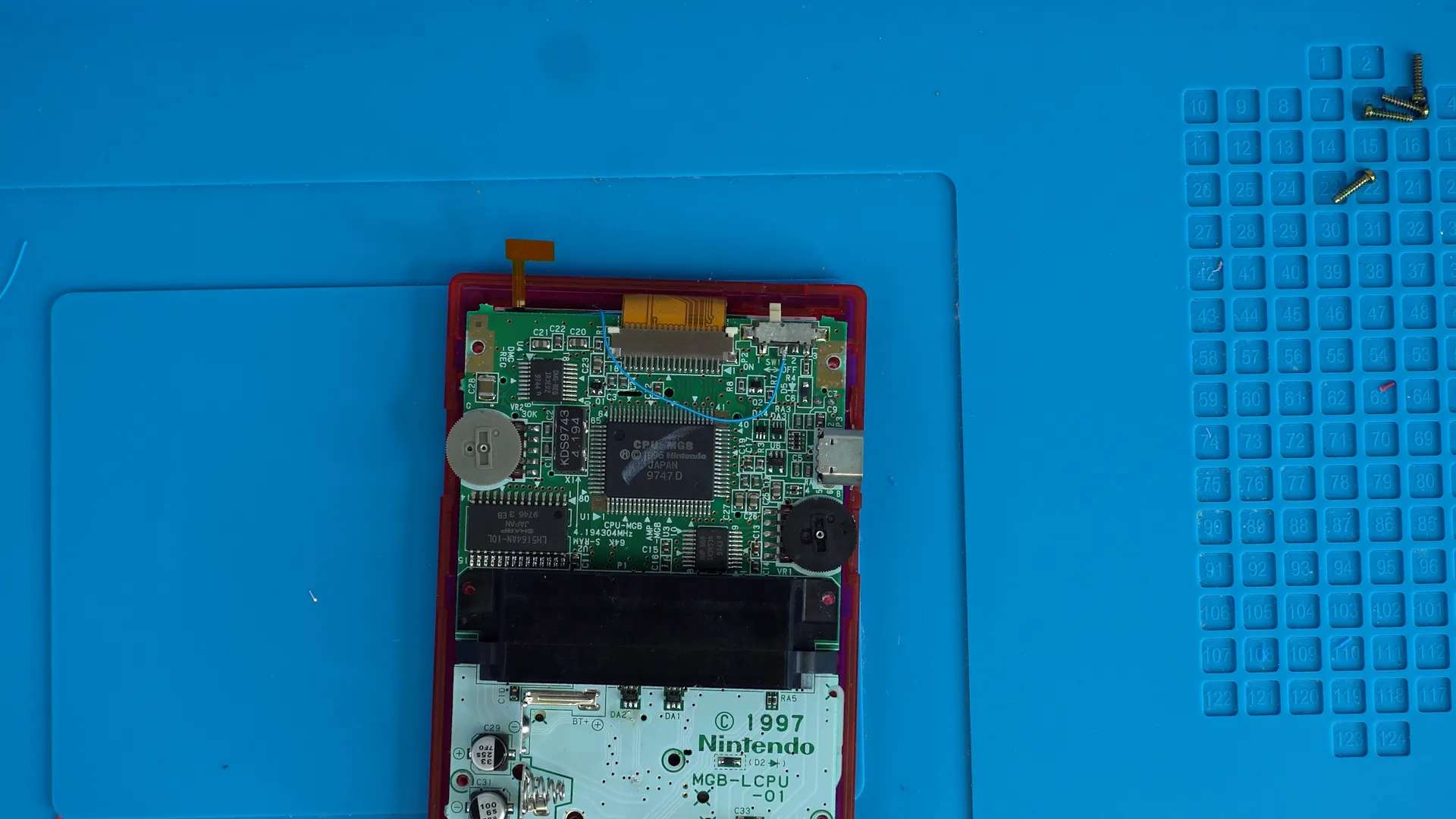

Der Touchsensor kann an der Gehäuseoberseite, seitlich, platziert werden. Achte darauf, das Stromkabel getrennt von den anderen Kabeln zu verlegen, da es mit dem Ein-/Ausschalter der Konsole verbunden werden muss. Anschließend kannst du die Hauptplatine wieder in die Konsole einsetzen und festschrauben.
Jetzt musst du nur noch den Flachbandstecker sichern und das Stromkabel am dritten Pin des Ein-/Ausschalters von rechts anlöten. Anschließend kannst du den überschüssigen Touchsensor oben im Gehäuse verstauen und die Konsole wieder zusammenschrauben!
