[SNES] PicoCIC Region Free Mod

Der SNES PicoCIC ist der weltweit kleinste Region Free CIC Mod für den SNES. Durch die einfache Installation ist es der beste Weg, deine SNES oder Super Famicom Spiele ohne Region Lock zu spielen.

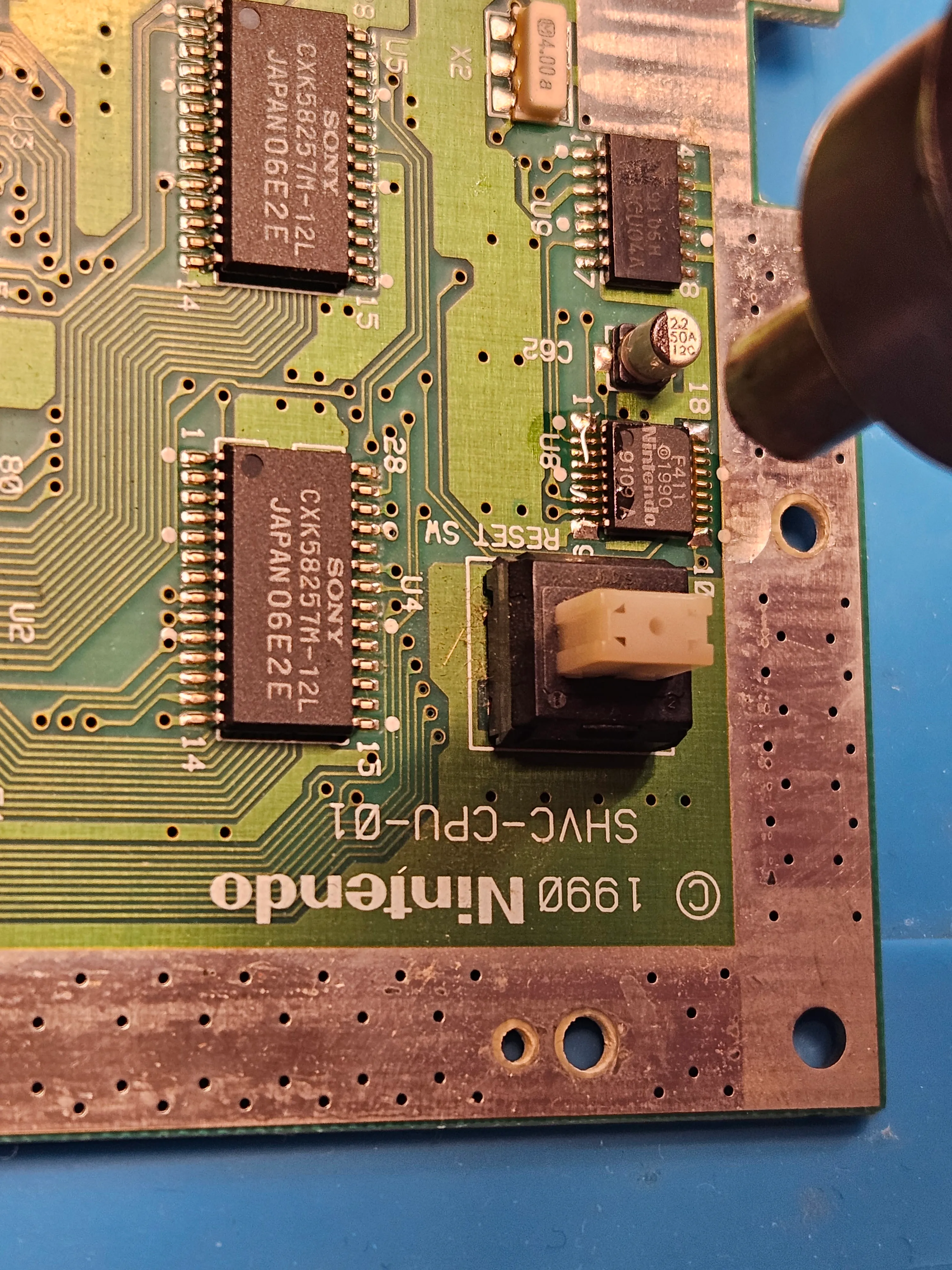

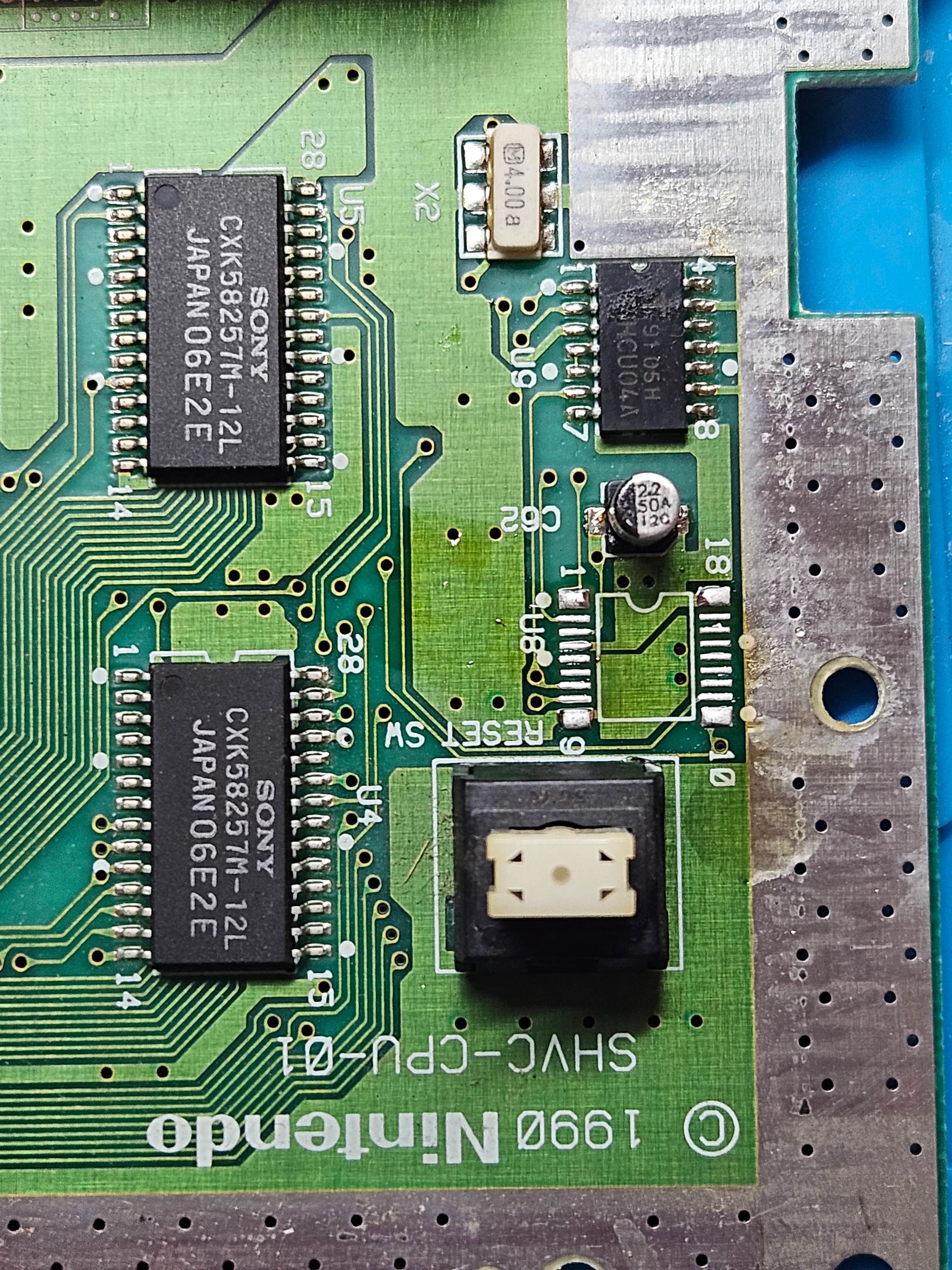

Im ersten Schritt muss der OEM CIC (Checking Integrated Circuit) entfernt werden.

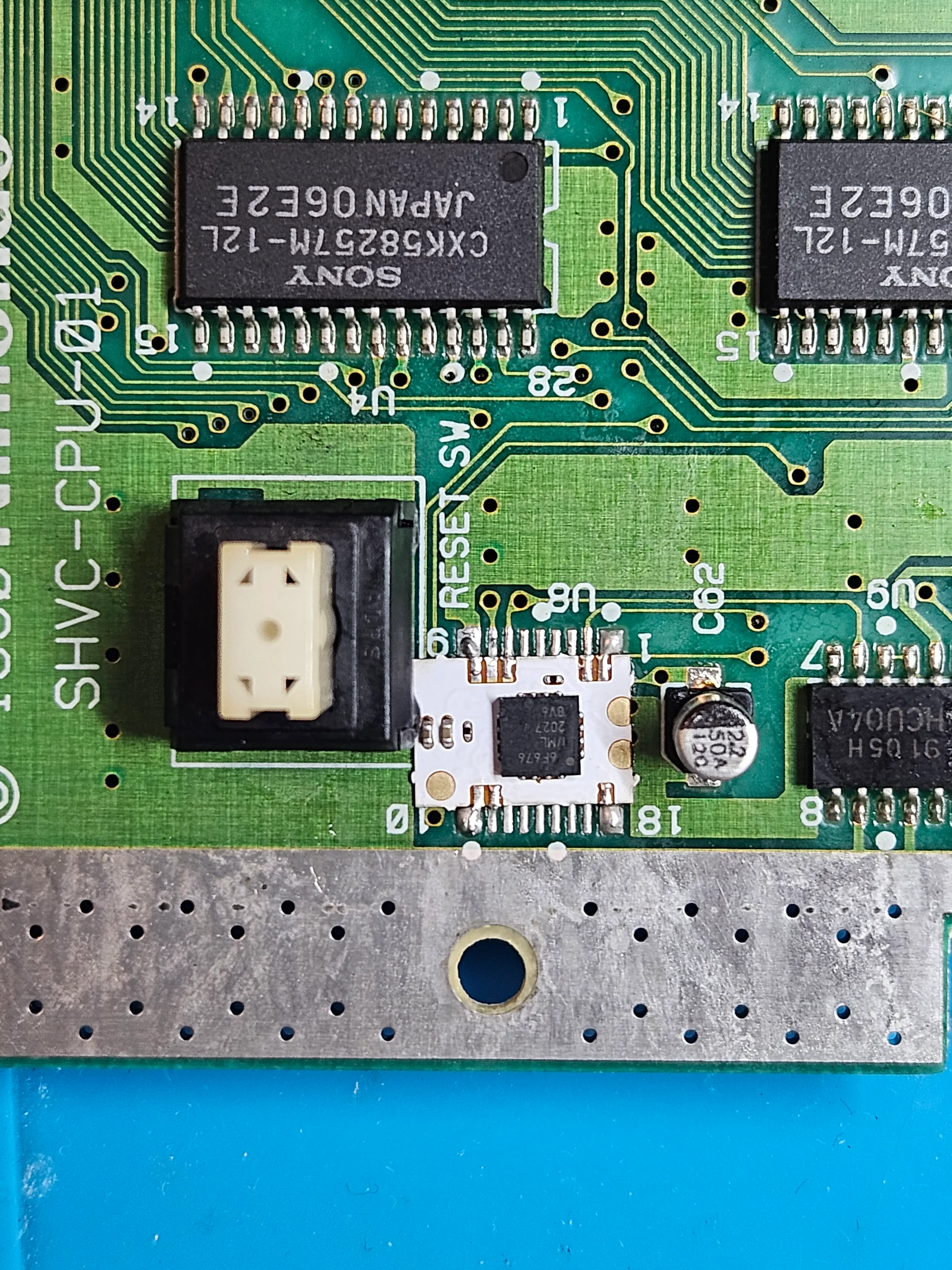

Statt des OEM CIC kommt nun der PicoCIC zum Einsatz. Achte dabei unbedingt auf die korrekte Positionierung! Verbunden werden:

Wenn verfügbar, sollte mit einem Multimeter die Verbindung zum PicoCIC überprüft werden.

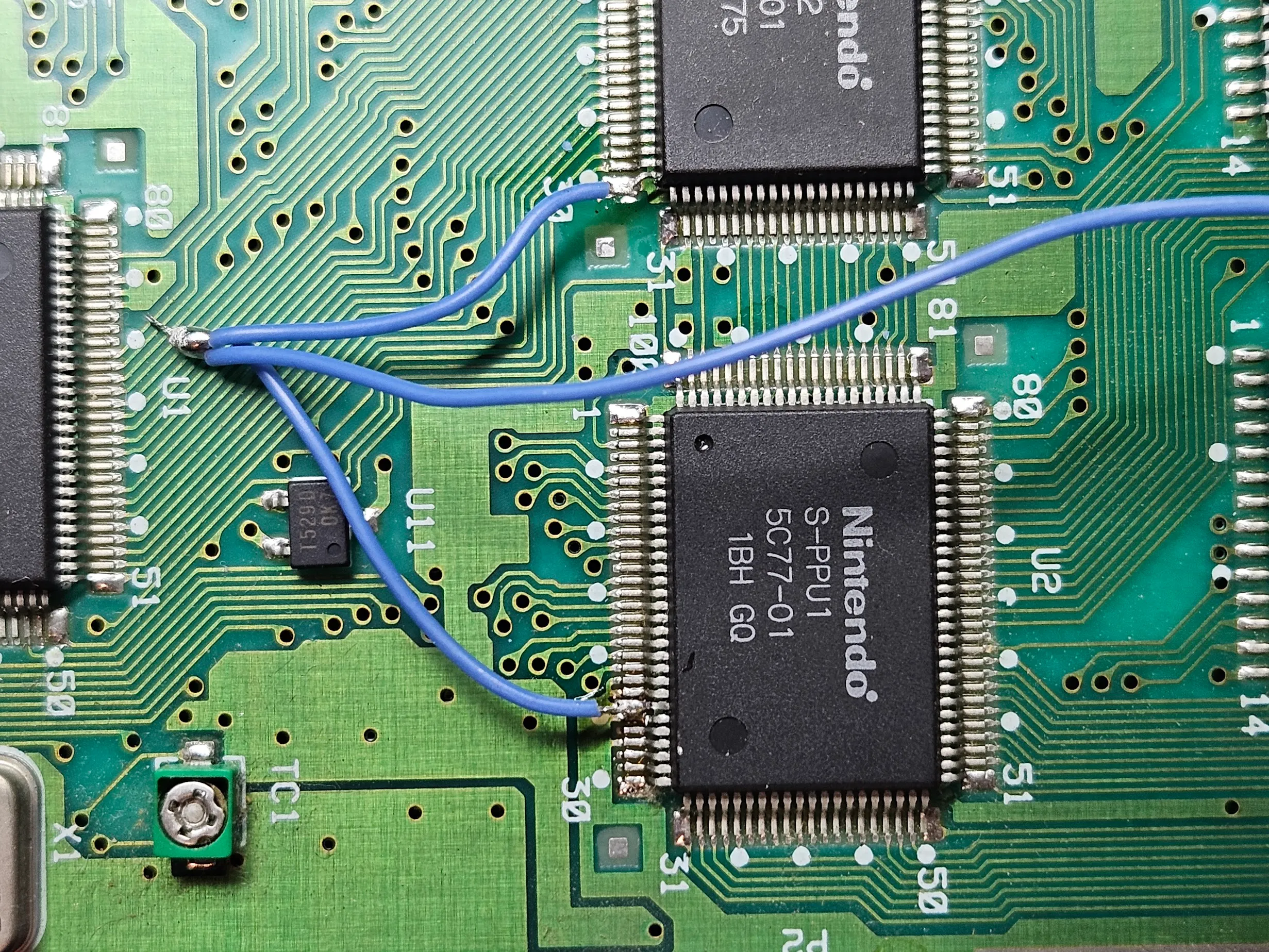

Folgende Pins werden angehoben und verbunden:

PPU1 -> Pin 24

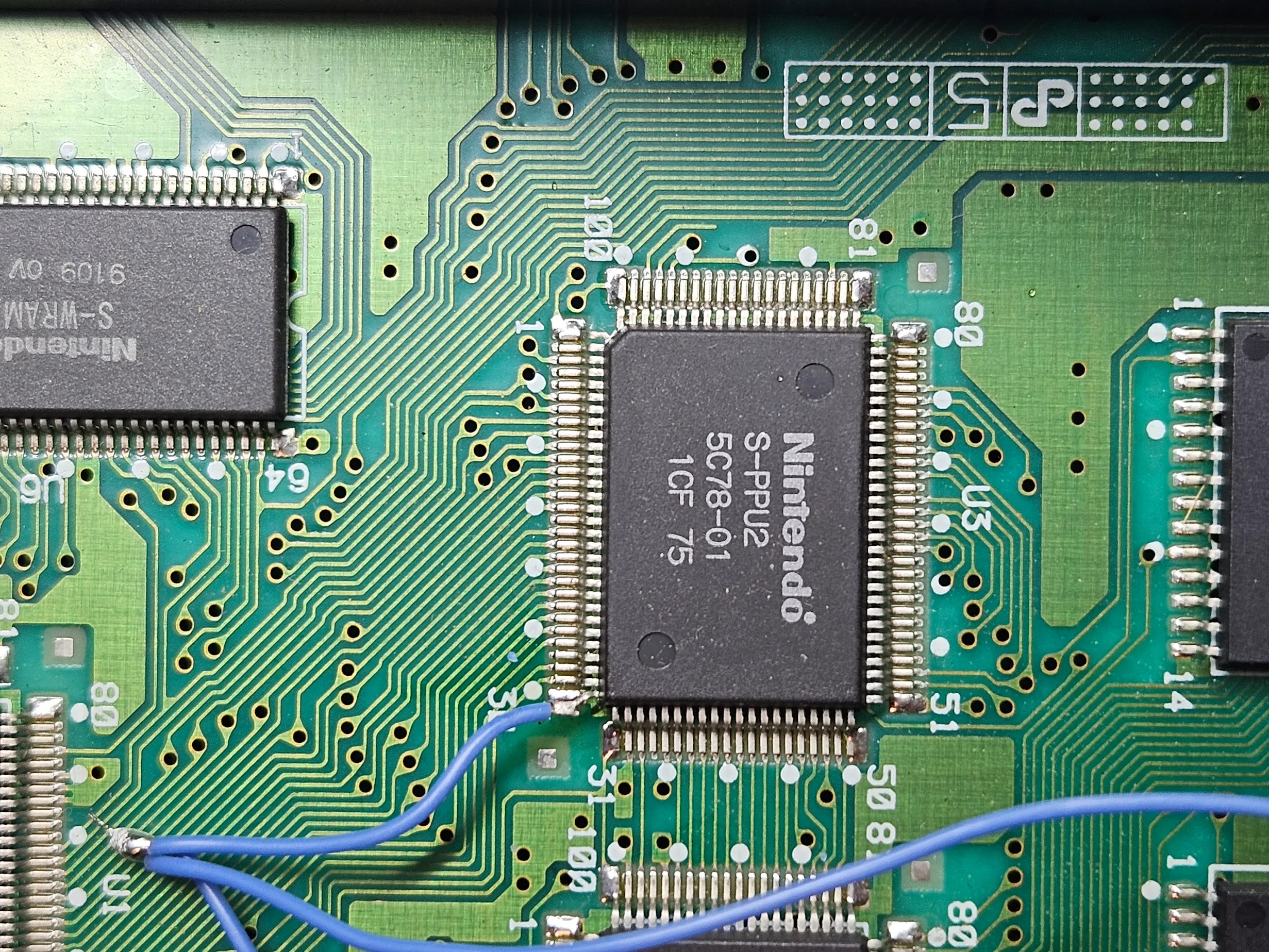

PPU2 -> Pin 30

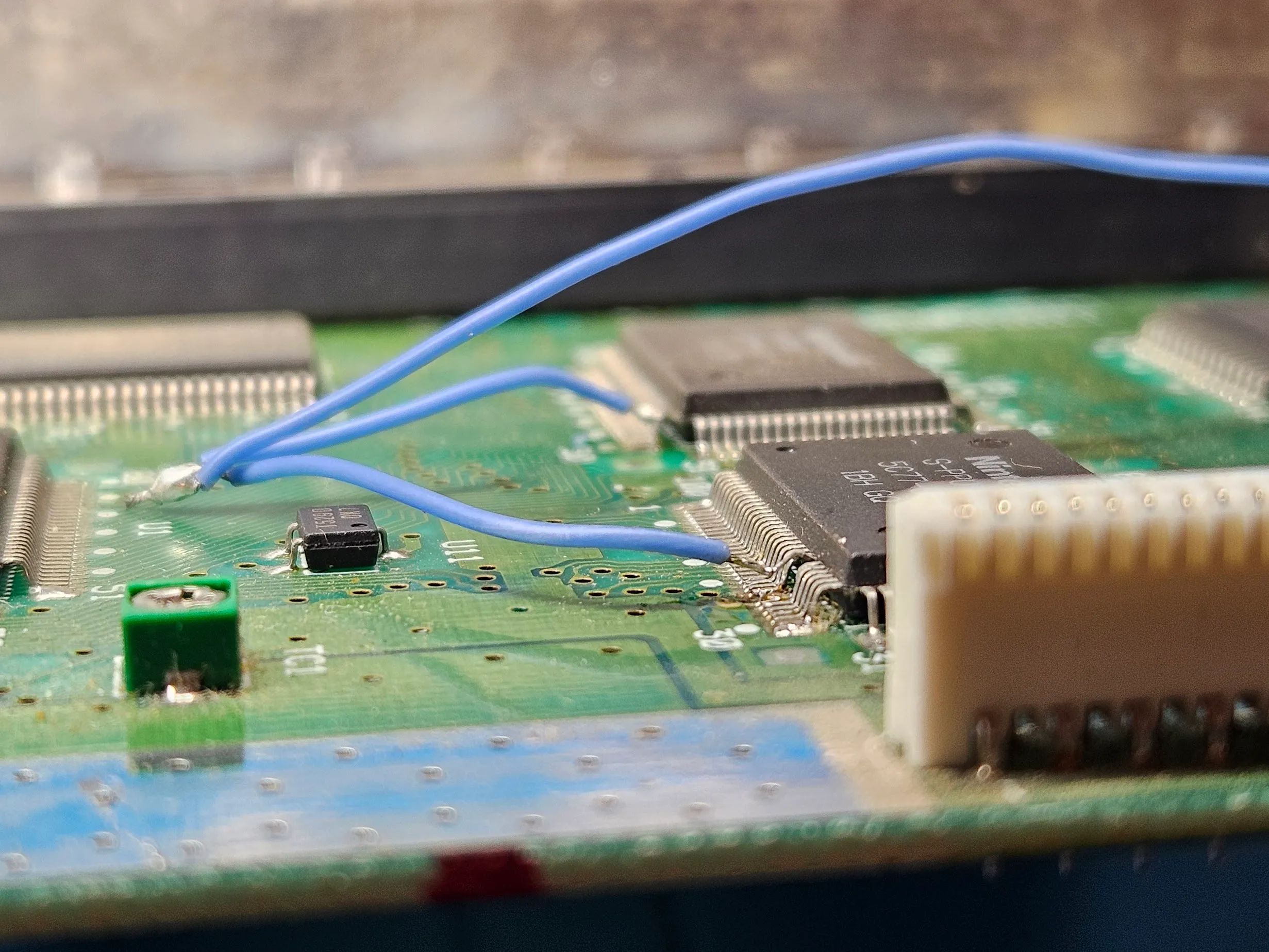

Wichtig: Der Kontakt der Pins zum unterliegenden Pad muss unterbrochen sein.

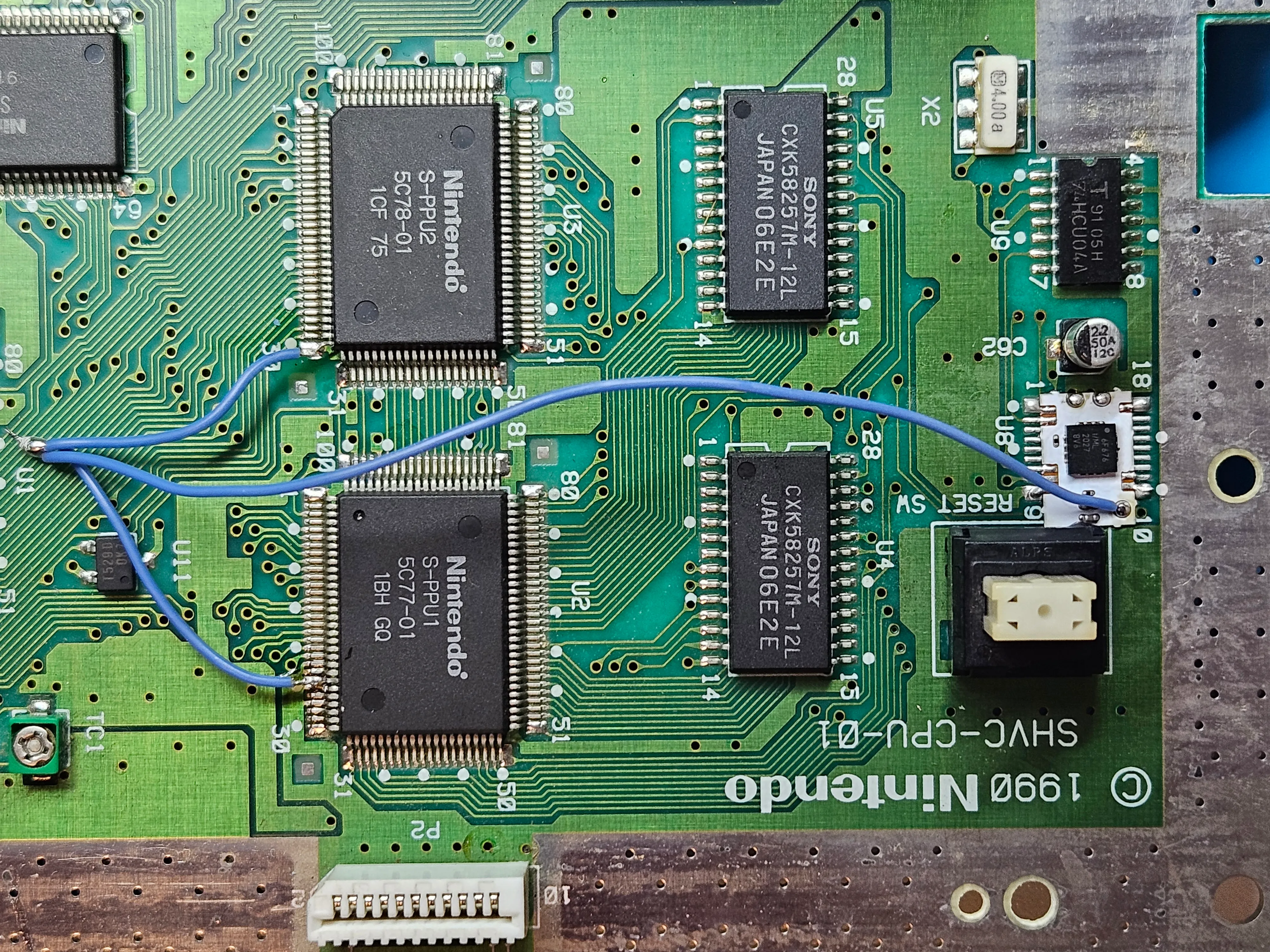

Beide Pins werden mit dem entsprechenden Kontakt am PicoCIC verbunden.

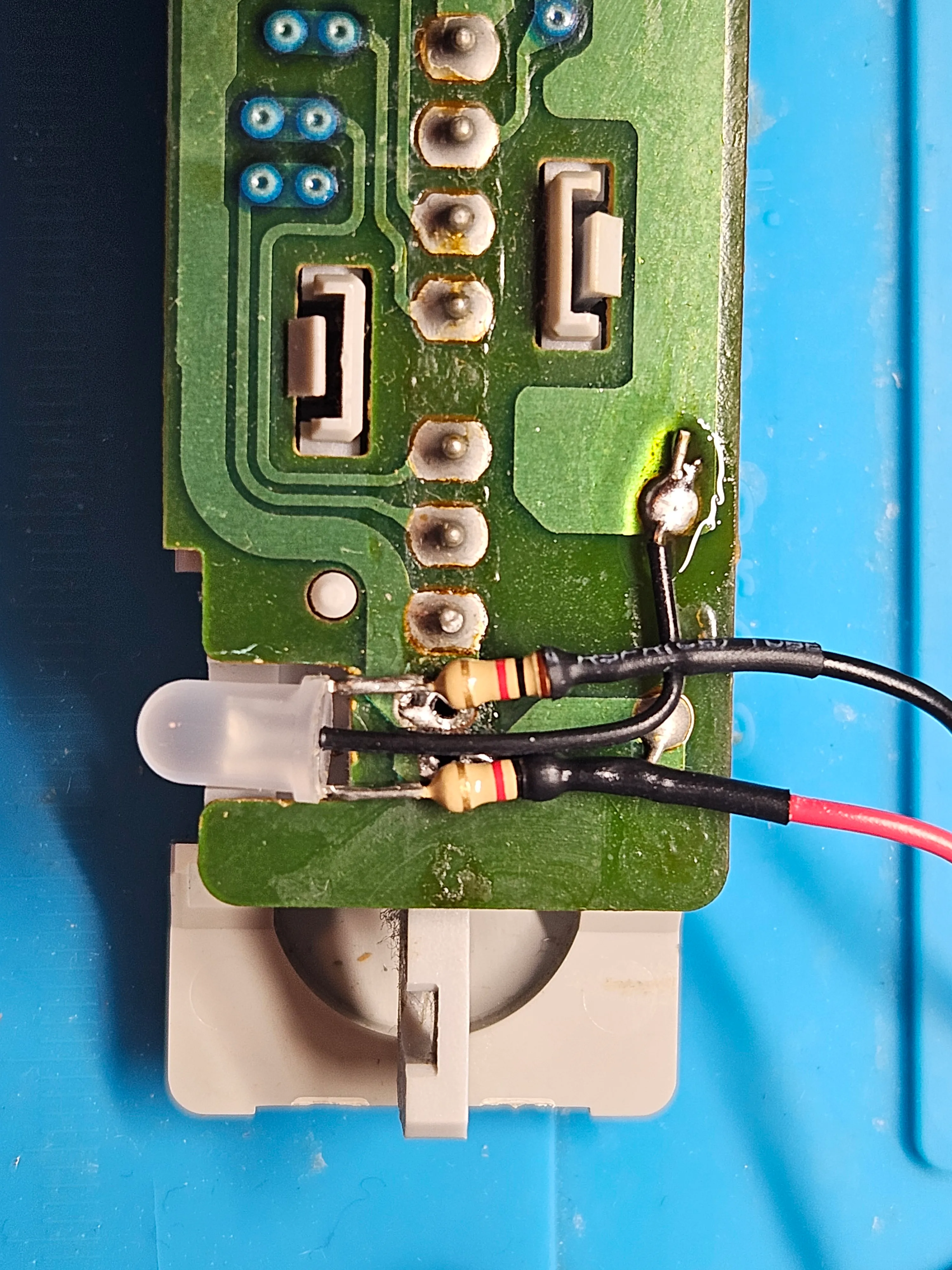

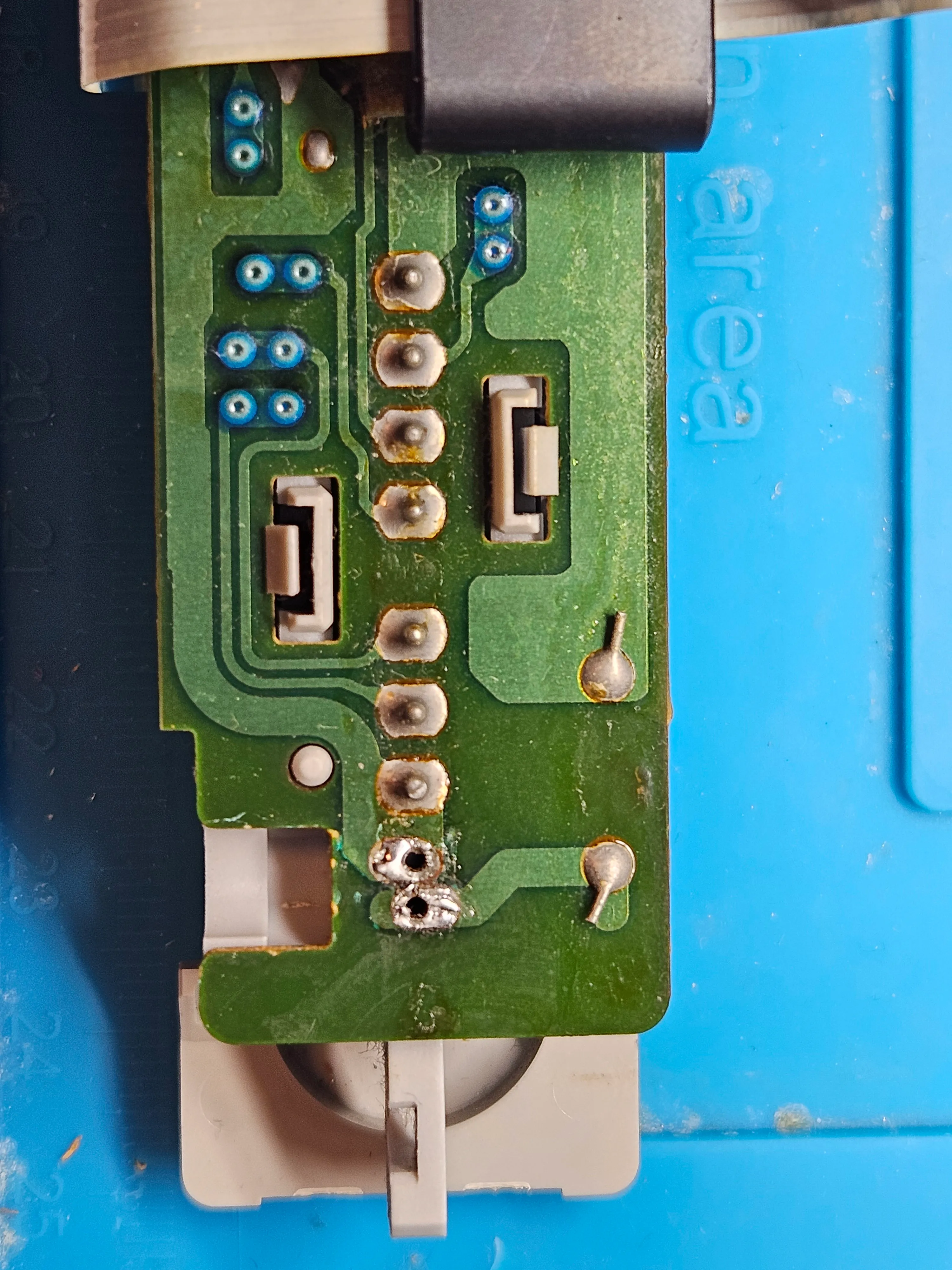

Dem PicoCIC liegt eine Status LED bei, welche die OEM LED des SNES ersetzen wird. Dazu wird die OEM LED vollständig entfernt.

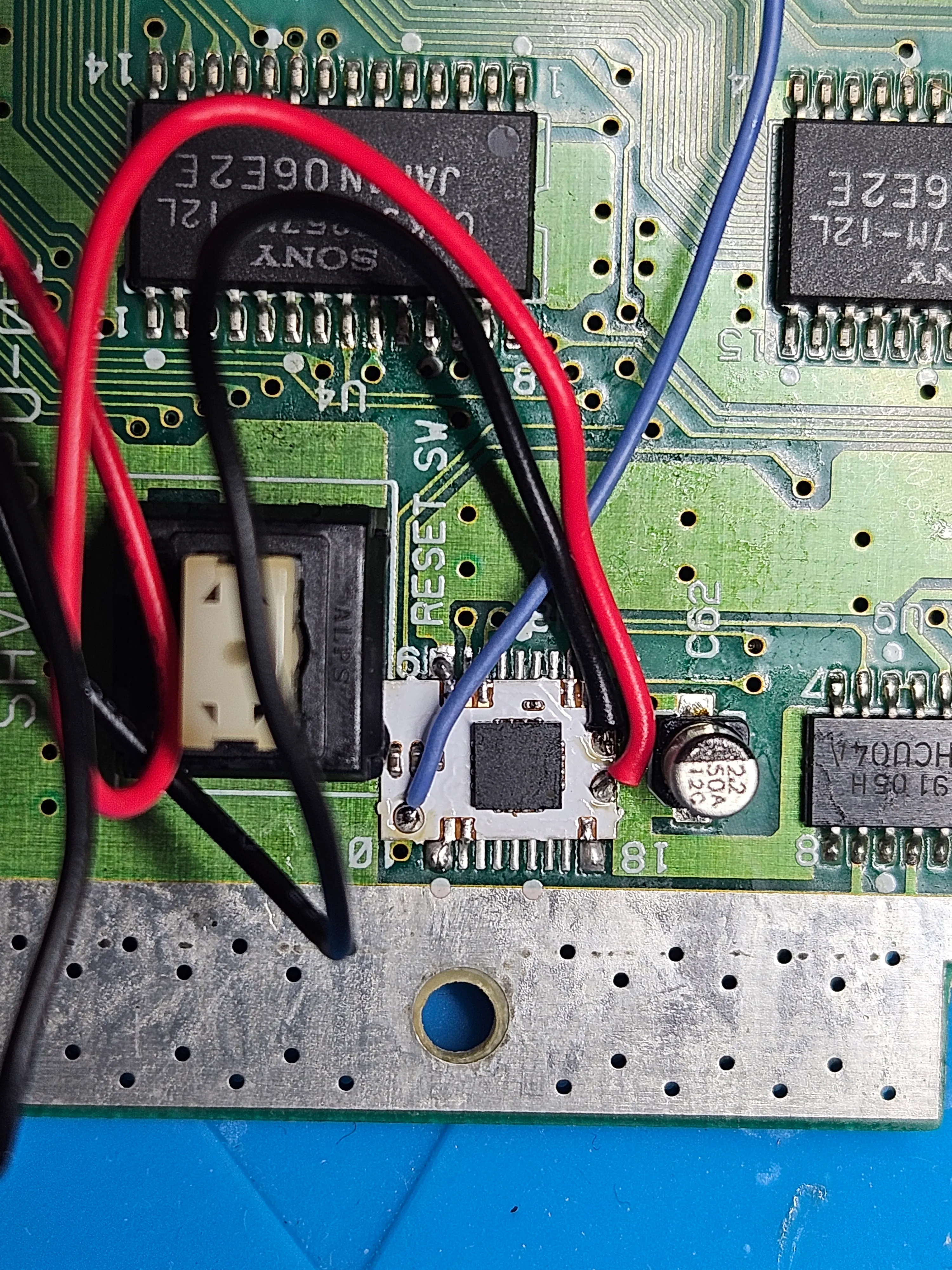

Das kurze Kabel der LED wird mit dem 5V Kontakt verbunden, die beiden anderen Kabel mit dem PicoCIC. Polarität beachten!

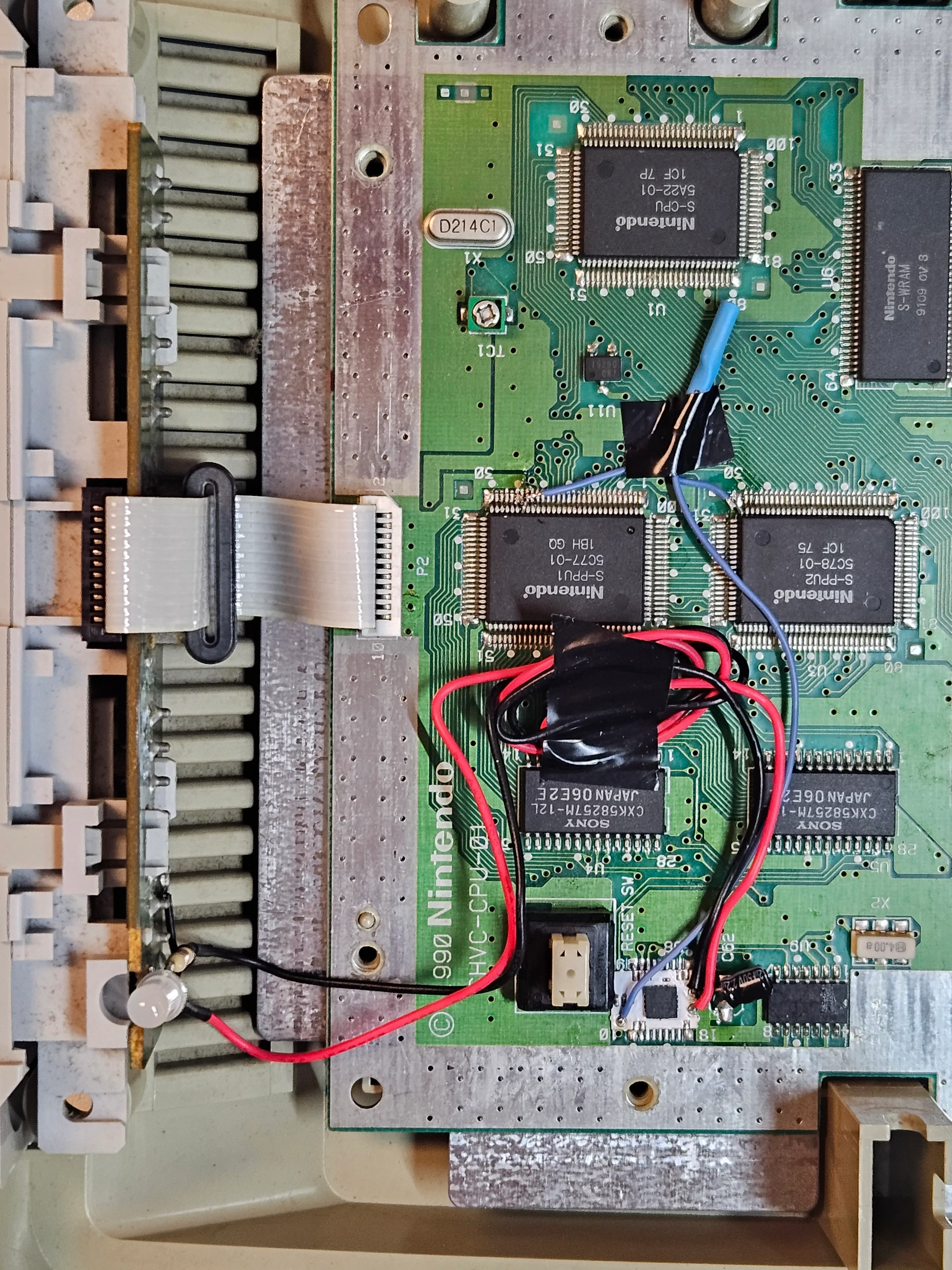

Im letzten Schritt wird die Kabelführung optimiert, offene Kontakte isoliert und die Konsole wieder montiert.
