[GBC] Gehäuse trimmen

Gehäuse von FunnyPlaying können ohne Modifikationen mit dem RetroPixel IPS Kit verwendet werden. Für andere Gehäuse sind umfangreiche Modifizierungen nötig, für die Durchführung sollte man über entsprechende Erfahrung verfügen.

Gehäuse von RetroSix sind in der Regel gänzlich inkompatibel, da hier das Display Glas etwas zu groß bzw. auf der Unterseite nicht passend geformt ist.

Das Sichtfenster muss vergrößert werden, damit das LCD des RetroPixel 2.0 in das Gehäuse eingelegt werden kann.

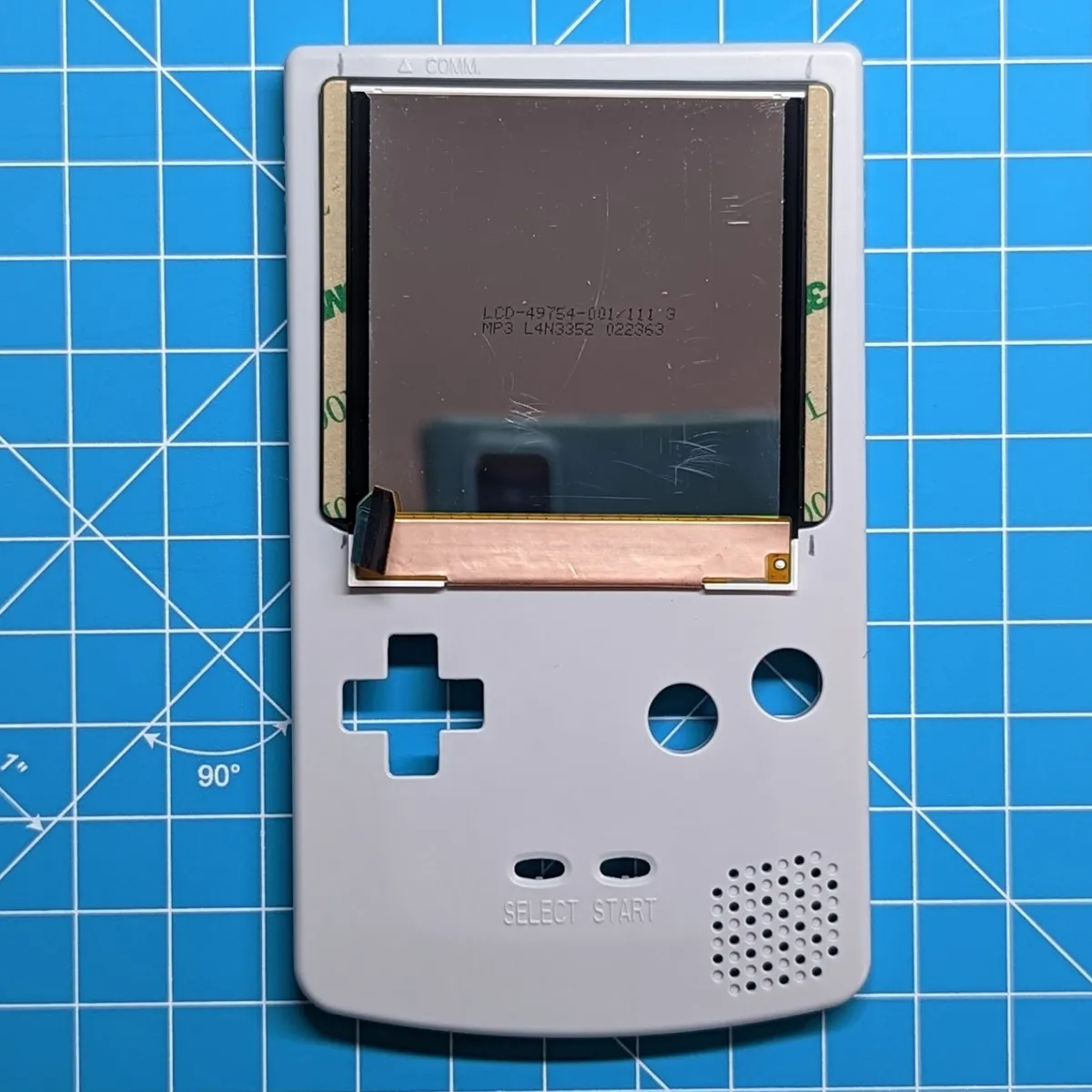

Das LCD wird mit der Rückseite nach vorne in das Gehäuse gelegt und die Position des Klebebands mit einem wasserlöslichen Stift markiert.

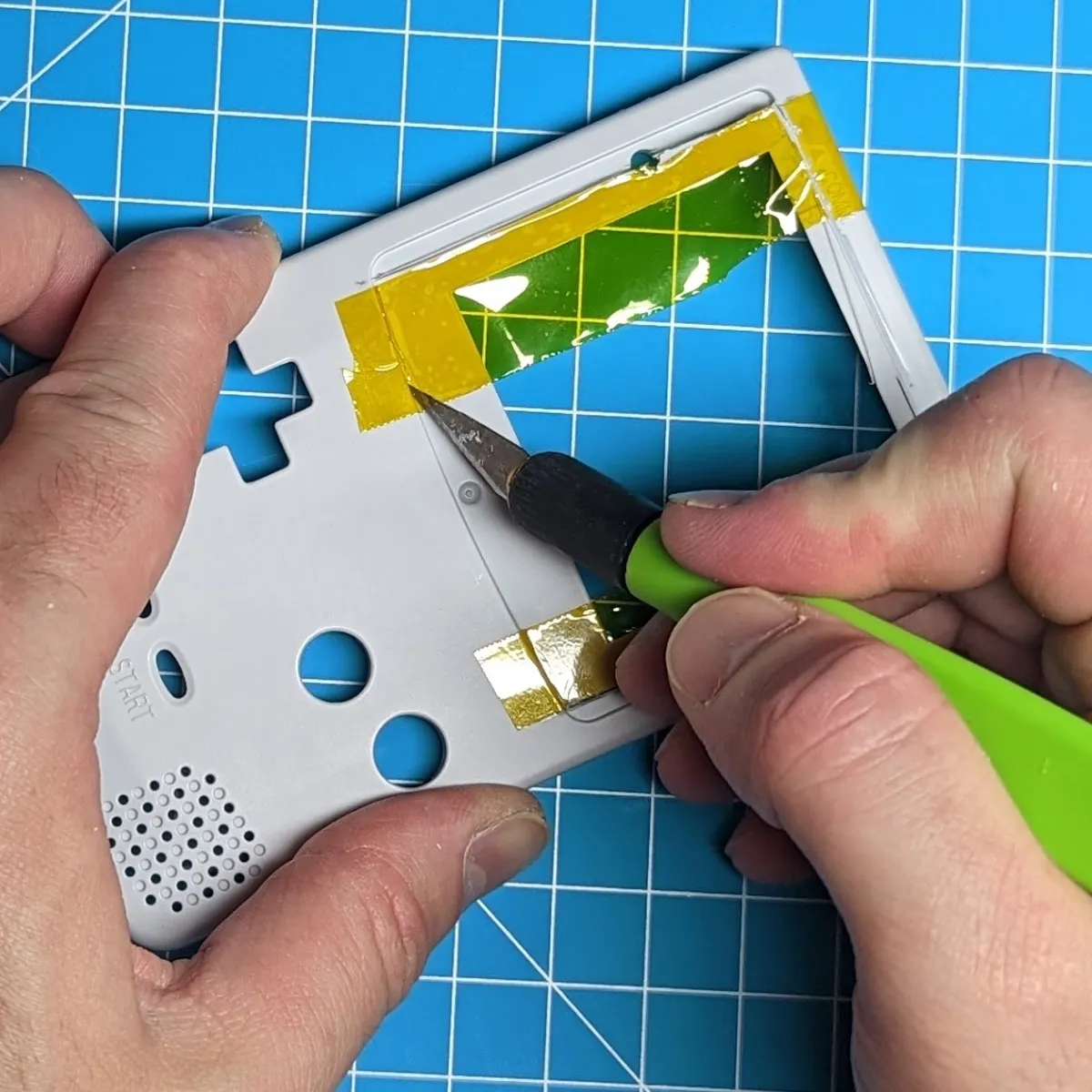

Jetzt werden die jeweiligen Markierungen verbunden, um die Schnittlinie zu setzen. Zur leichteren Erkennung während des Schneidens kann zusätzlich Klebeband angebracht werden.

Nachdem die beiden Seiten durchtrennt wurden, wird die obere Kante durchtrennt, sodass der Rahmen bereits etwas gebogen werden kann.

Wenn die untere Kante nun tief genug eingeritzt werd, bricht der Rahmen bei etwas Biegung sauber heraus.

Innen muss nun der Steg auf der Unterseite der Display Öffnung über die ganze Länge entfernt werden.

Das LCD kann nun von vorne in das Gehäuse eingesetzt werden. Nicht vergessen, die Folie der Klebesteifen vorher abzuziehen.

Achtung: keinen Druck auf das Display ausüben! Das LCD sollte fest sitzen, aber sich ohne Gewalt einsetzen lassen.
