[DMG] Q5 RIPS IPS Kit by Hispeedido
Vorwort
- Führe unbedingt einen Funktionstest durch, BEVOR du das IPS Kit installierst! Für bereits installierte Kits kann keine Reklamation erfolgen. Wie du das Kit extern testen kannst, siehst du hier: Wie teste ich das LCD
- Das LCD ist sehr zerbrechlich und reagiert sensibel gegenüber Druck, Stößen, usw. Bitte sei bei der Installation besonders vorsichtig, wenn du mit dem LCD hantierst
- Das Helligkeits- und Einstellungsrad darf nur im fertig verbauten Zustand bedient werden, da es andernfalls sehr leicht brechen kann
Lieferumfang
Stelle sicher, dass sämtliche Teile enthalten sind:
- IPS LCD
- PCB für Display
- Flexkabel für PCB <-> LCD Board
- Flexkabel für LCD Board <-> DMG Mainboard
- Klebestreifen
- Positionierungsrahmen
- Display Scheibe
Gehäuse Modifikation

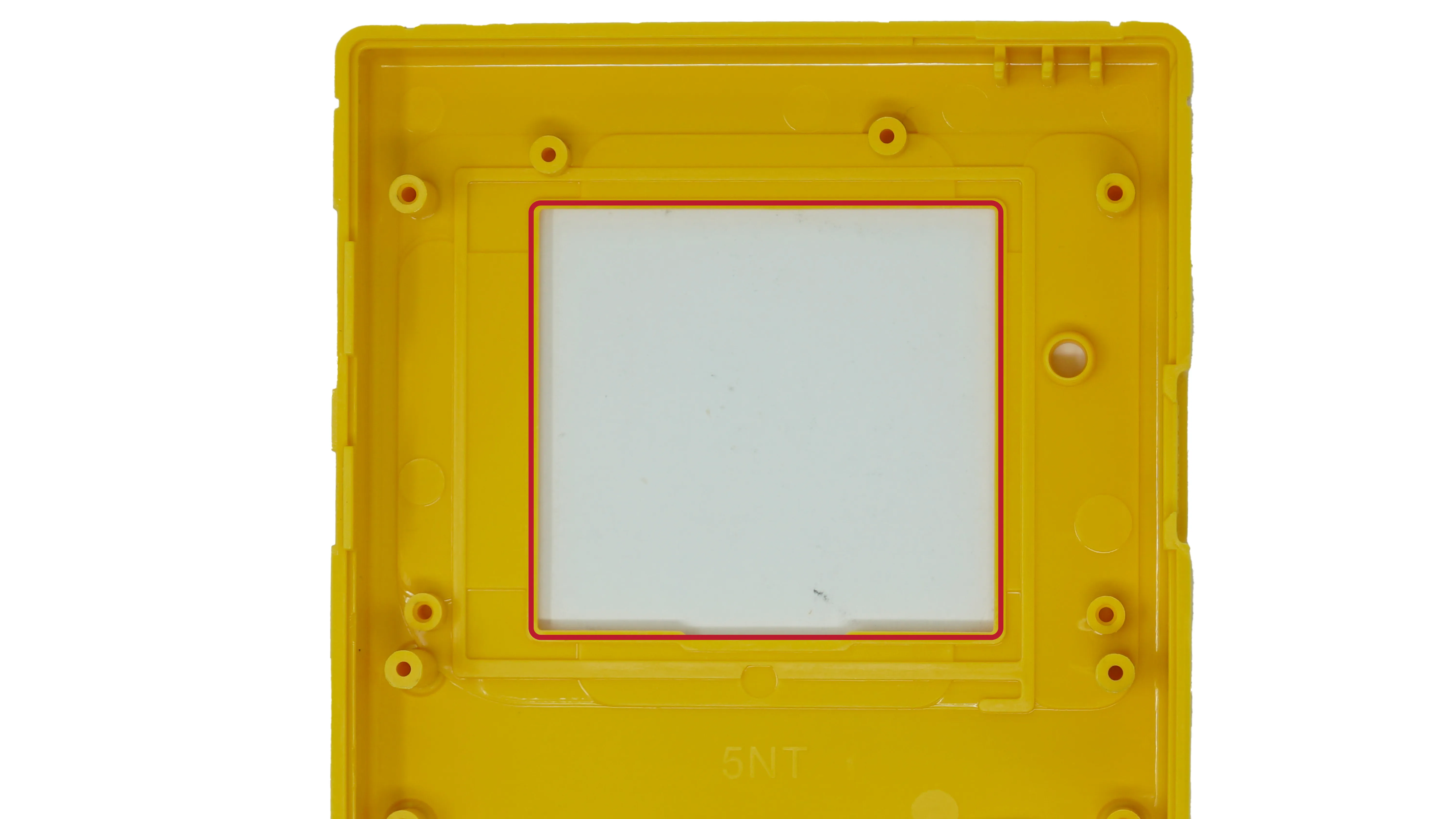

OEM Shells und andere, nicht für das Q5 IPS Kit vorbereitete Gehäuse müssen erst bearbeitet werden, damit das XL Display einwandfrei passt.

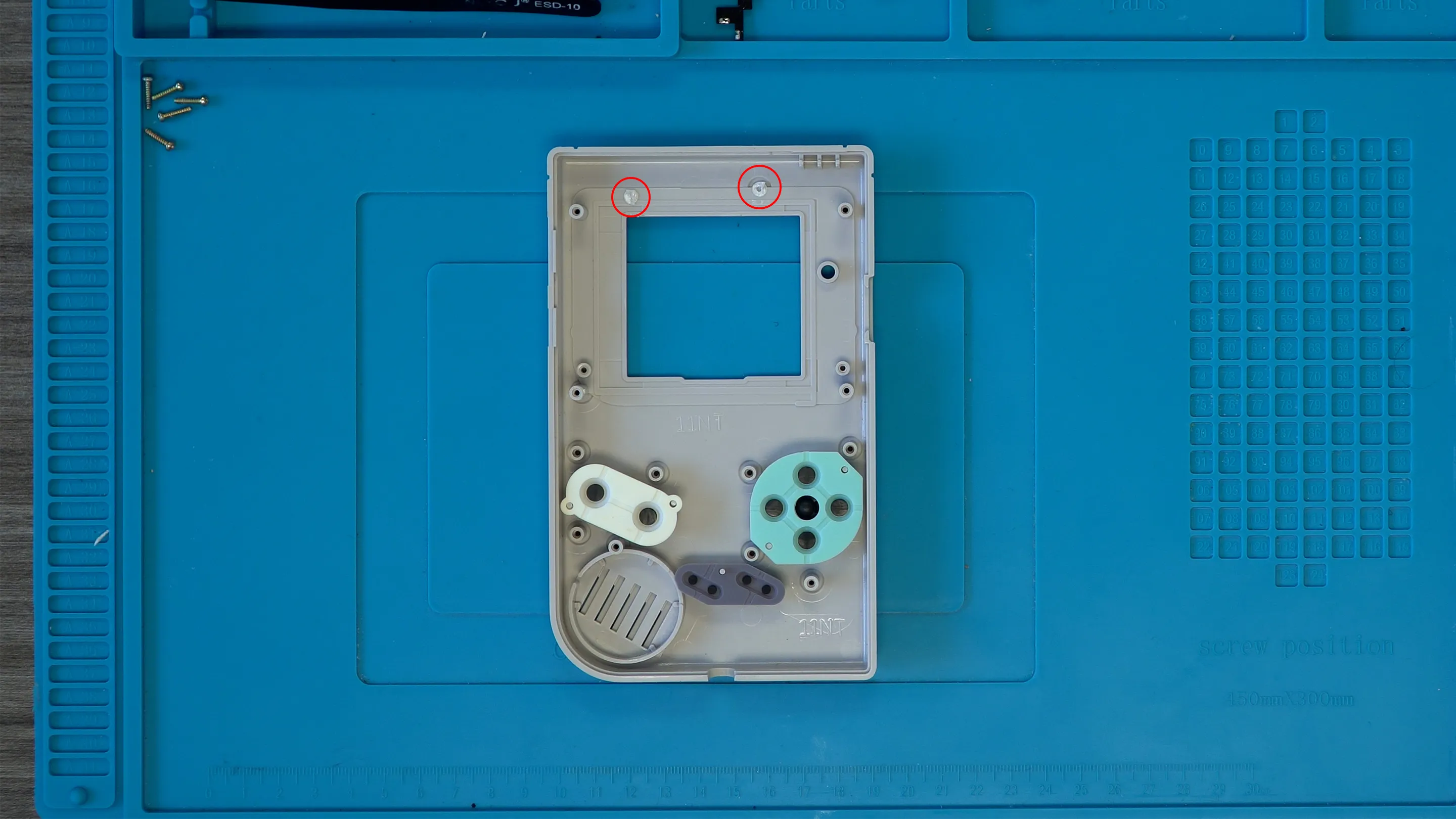

Das Sichtfenster muss, wie oben gezeigt, vergrößert und zwei der Schraubenlöcher auf der Oberseite bündig abgeschnitten werden.
Wenn Probleme mit dem Kontrastrad festgestellt werden, optionaler Schritt zum Zuschneiden dieses Bereichs:
Installation

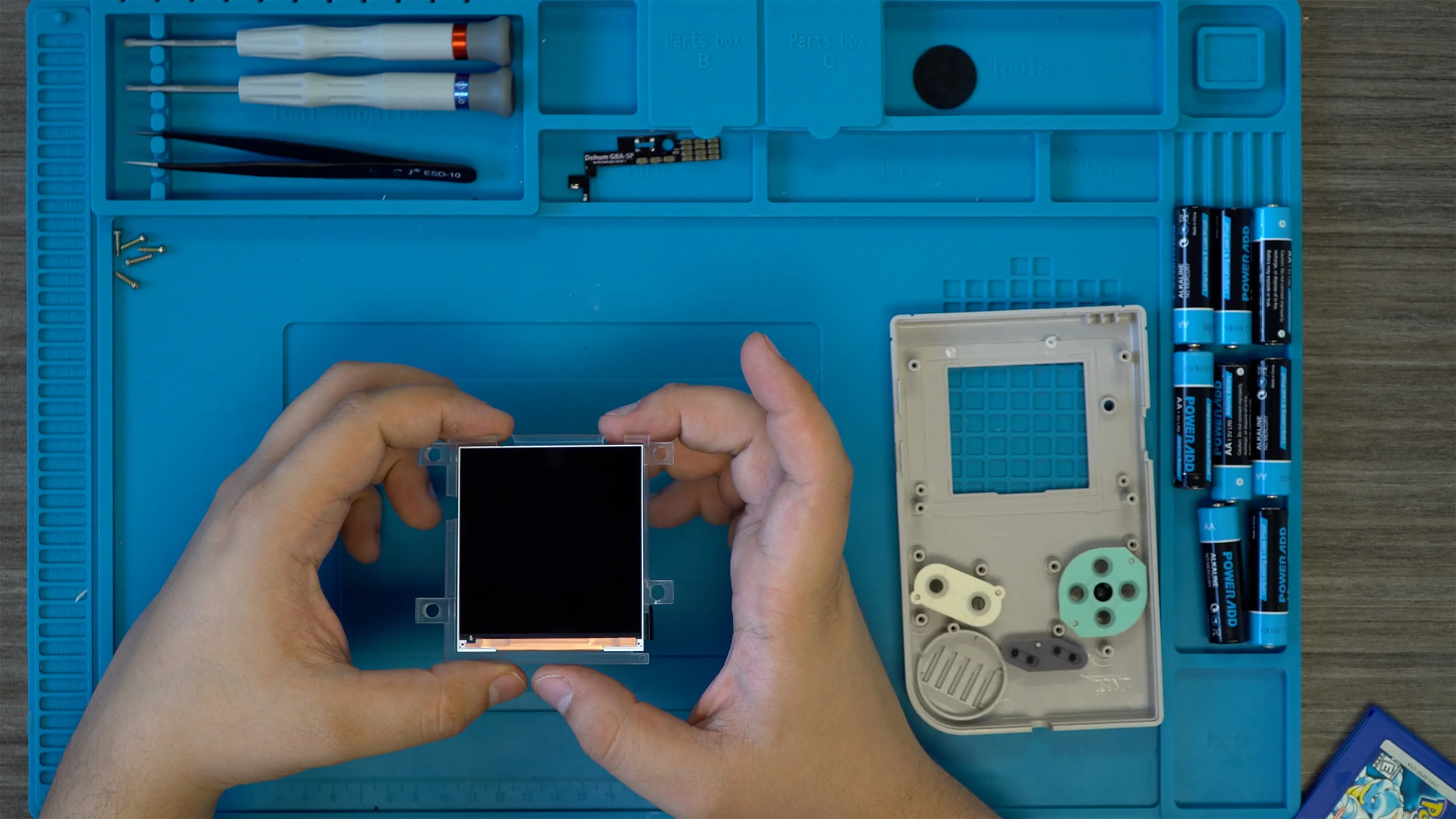

Als Erstes muss der Bildschirm in die Bildschirmausrichtungshalterung eingesetzt werden.
Lege das LCD in den Positionierungsrahmen.

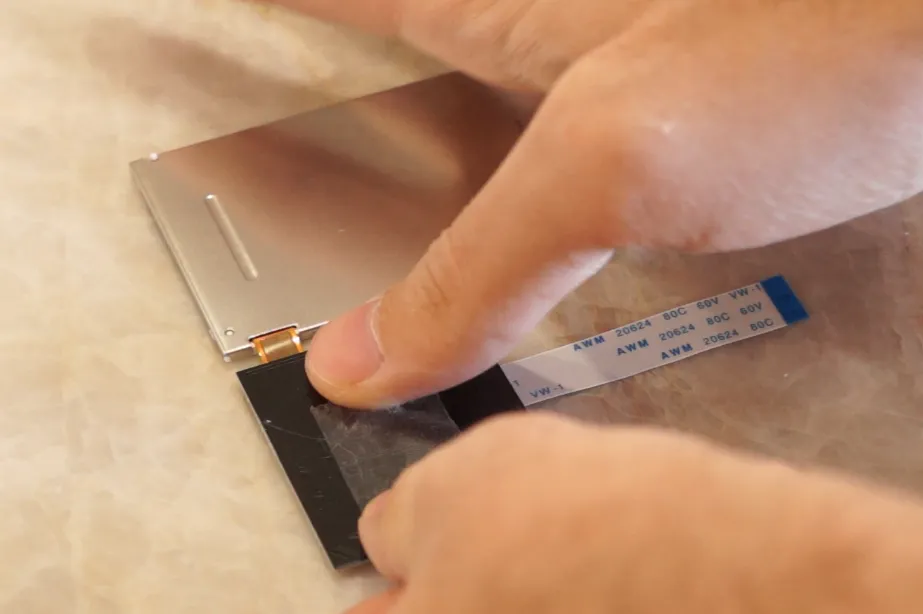

Als Nächstes wird das PCD mit dem LCD verbunden.

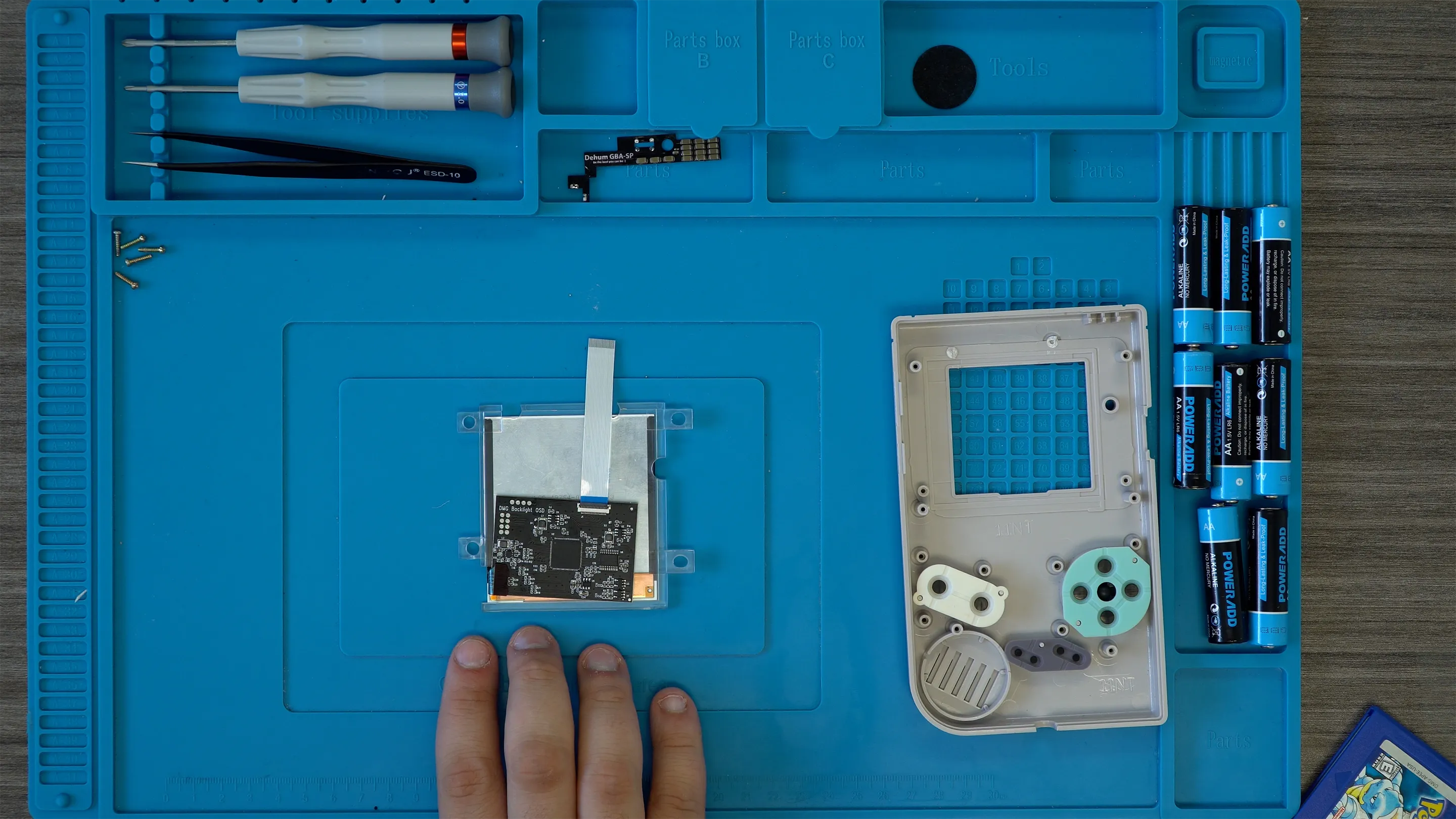

Bringe einen kleinen Streifen des doppelseitigen Klebebands auf der Rückseite des PCBs an. Kleben Sie die Steuerplatine wie abgebildet auf die Rückseite des IPS-Panels.

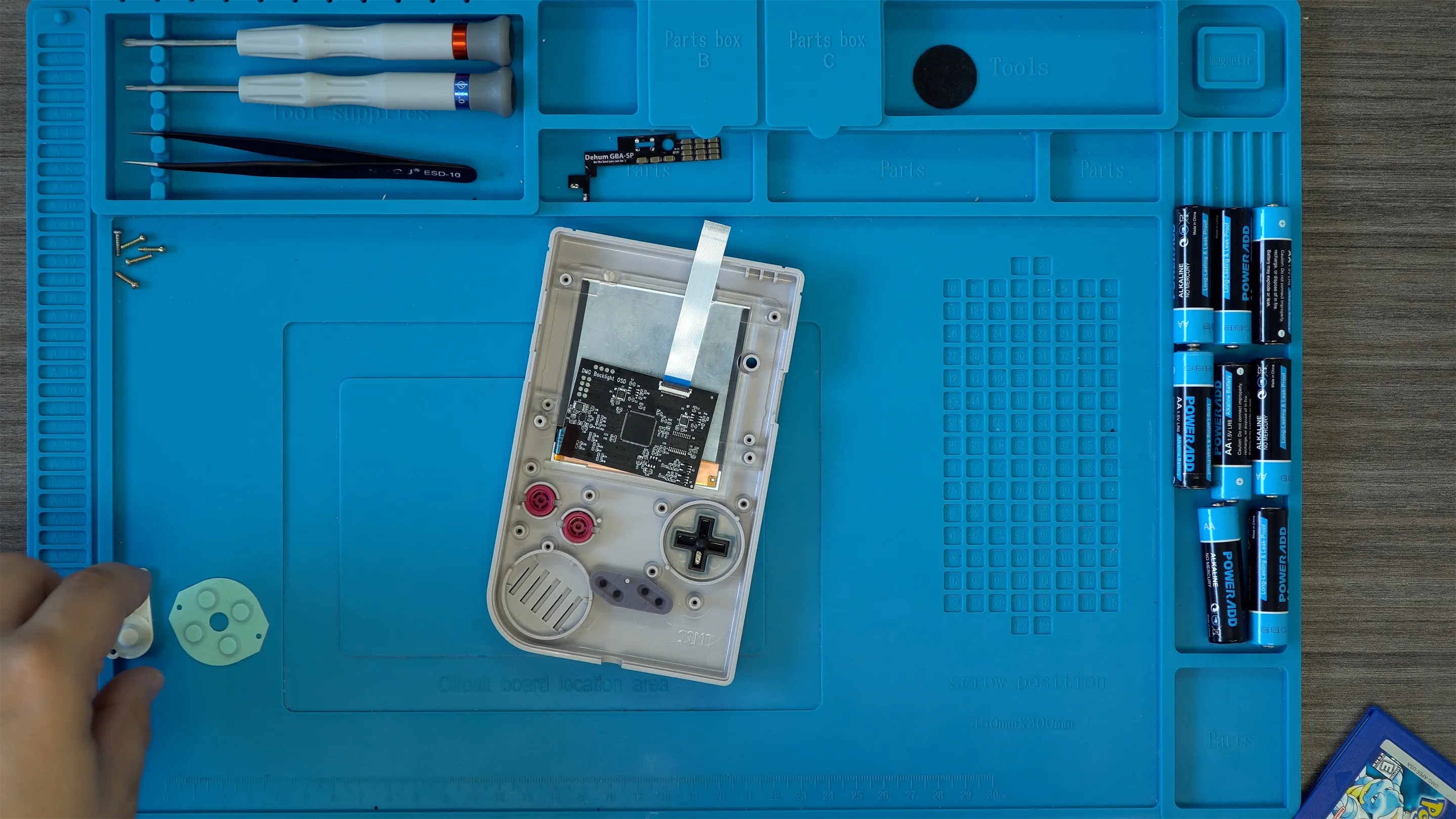

Nun kann das Display mit dem Rahmen eingesetzt werden.

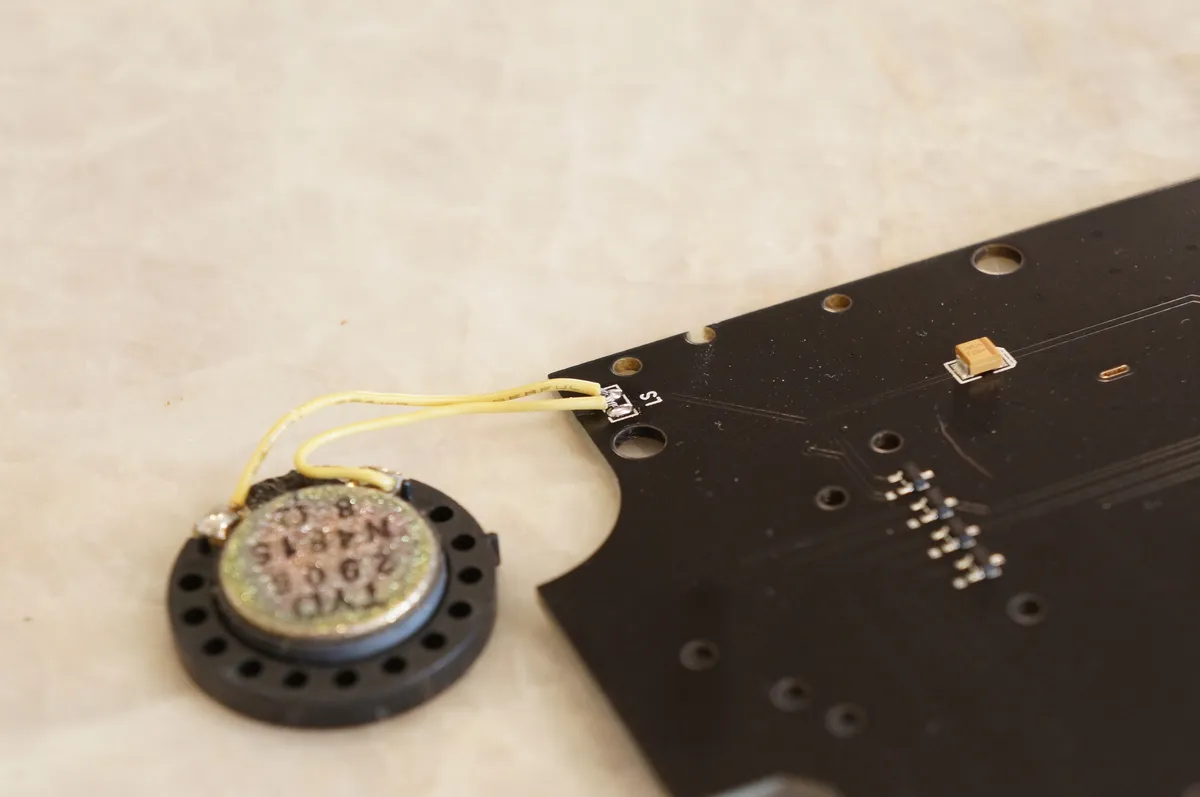

Als nächstes werden die Lautsprecherkabel verlötet, die Polarität spielt dabei keine Rolle. Löte den Lautsprecher wie abgebildet an das neue LCD Board. Optional ist das Kit auch mit bereits vorgelötetem Lautsprecher erhältlich.

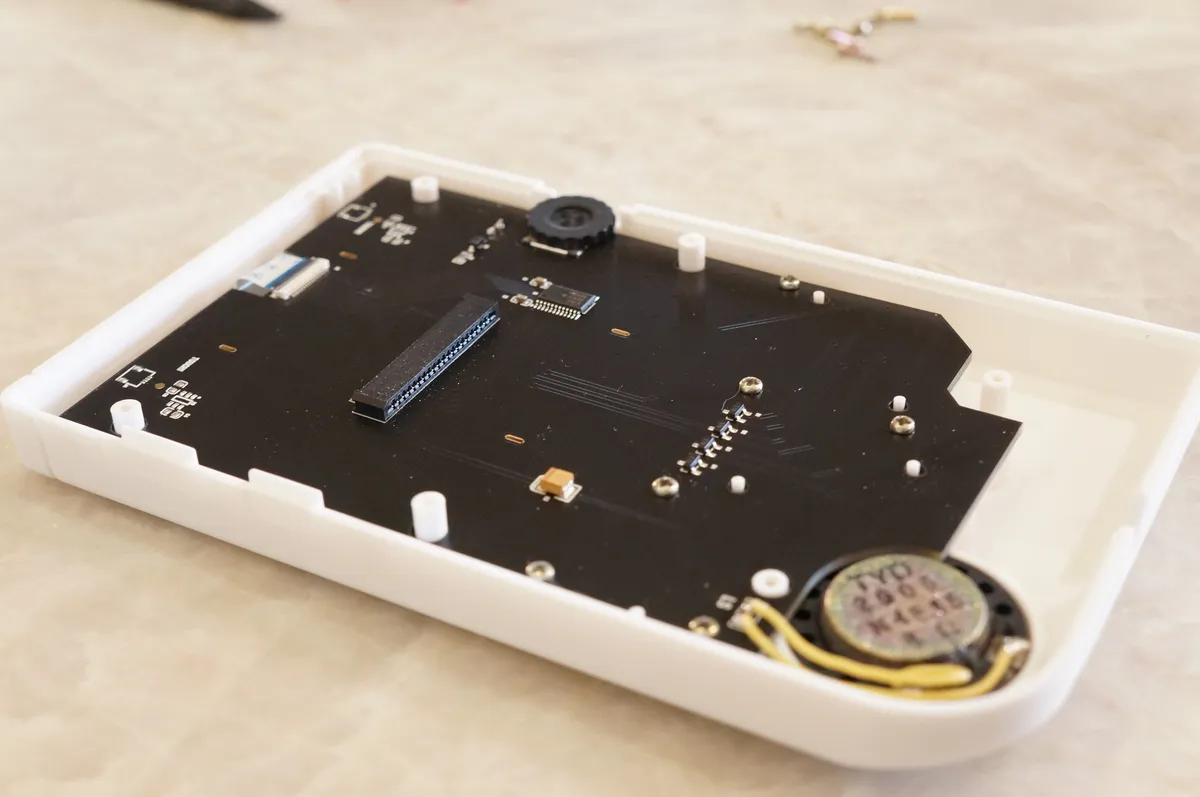

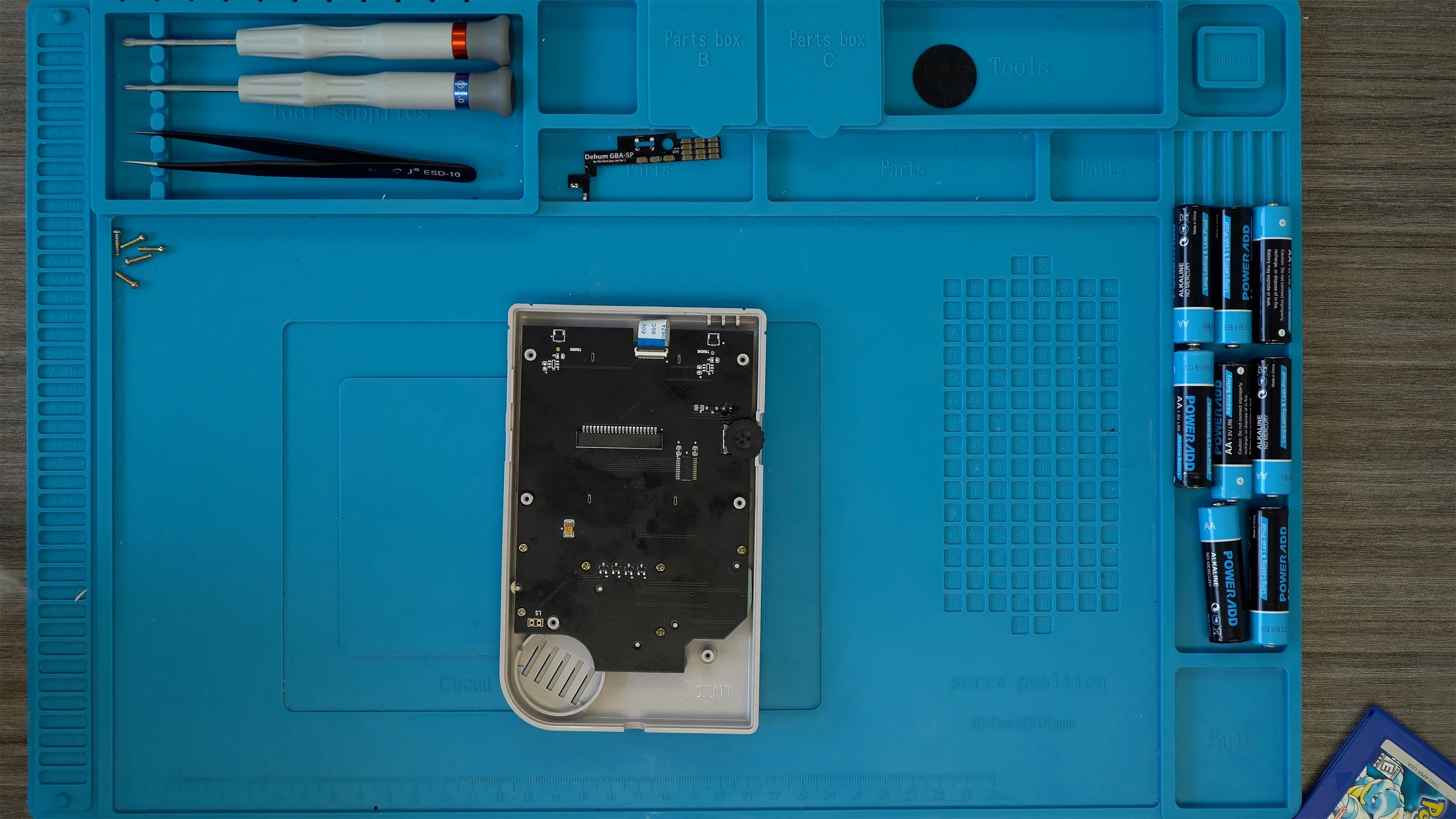

Lege das LCD PCB auf das Display und schließe das Flachbandkabel wie abgebildet an. Danach wird das PCB mit den 6 beiliegenden Schrauben am Gehäuse verschraubt.
Hinweis: Achte bei dem kleinen Flachbandkabel darauf, dass die blauen Laschen an beiden Enden nach oben zeigen. Das große Flachbandkabel wird mit den Stiften nach oben in die vordere Leiterplatte und in die Hauptplatine gesteckt.

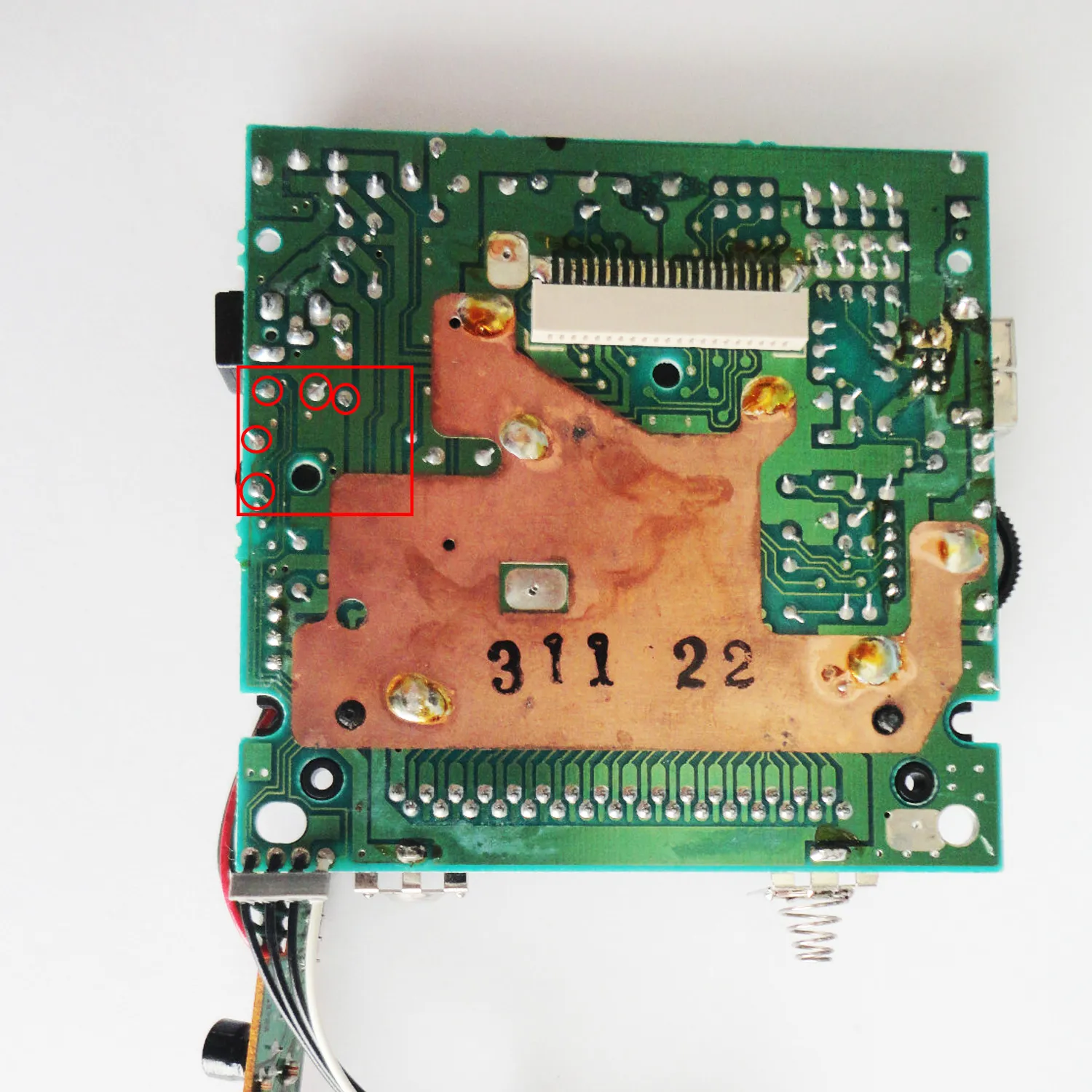

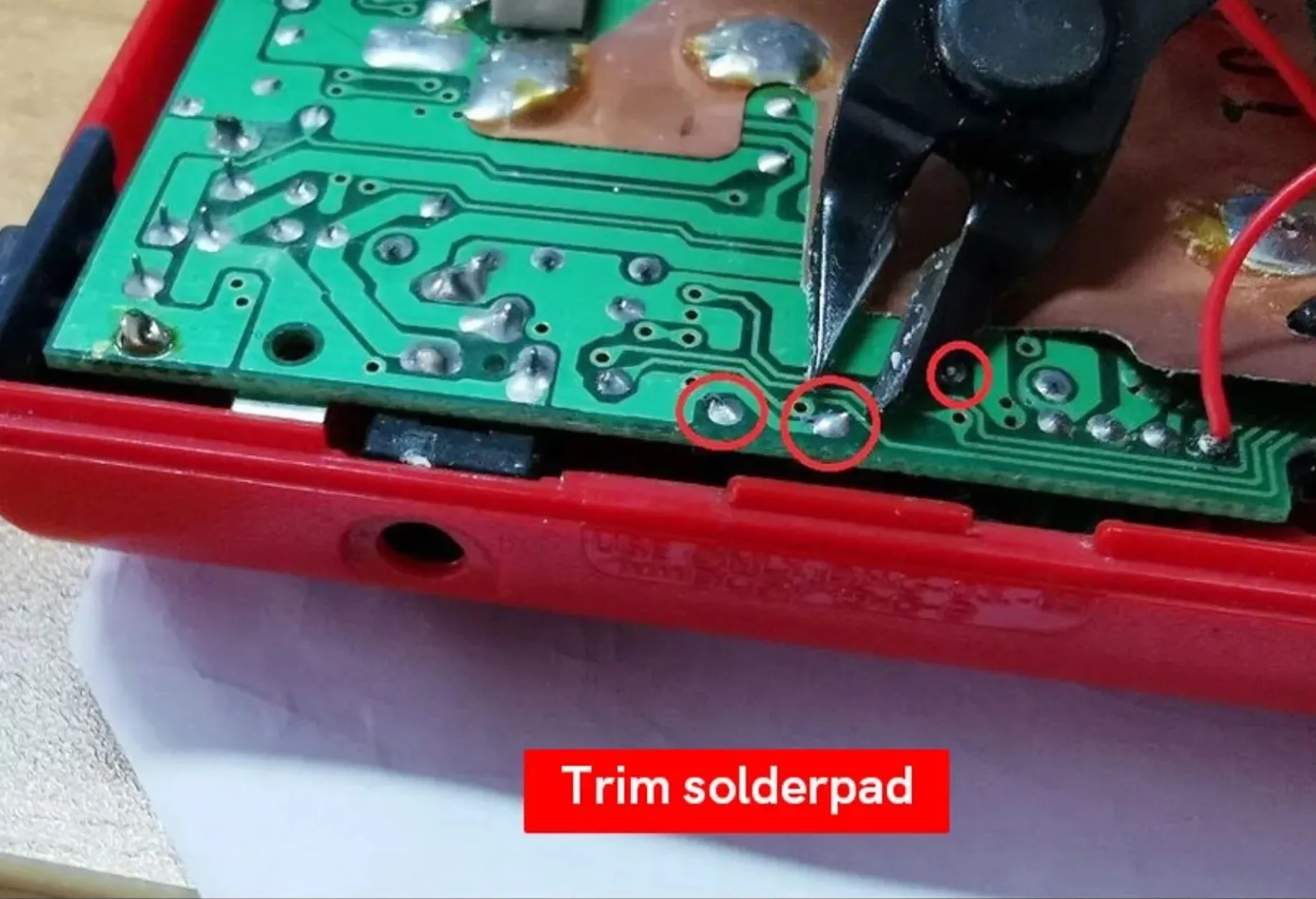

Wenn das Kontrastrad immer noch klemmt und blockiert, solltest du diese Durchgangsstifte kürzen.

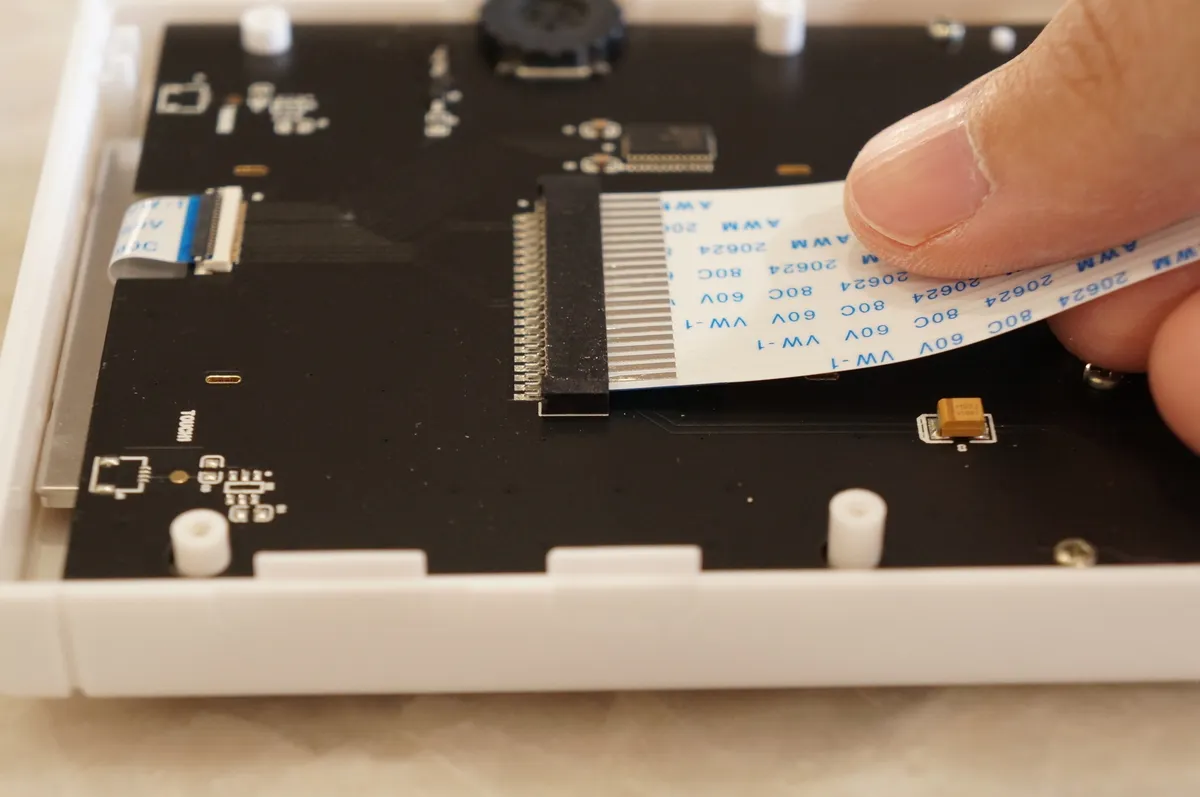

Setze das große Flachbandkabel im LCD Board ein. Möglicherweise ist etwas Kraft erforderlich, um das Kabel richtig einzusetzen. Achte darauf, das Kabel nicht zu stark zu biegen.

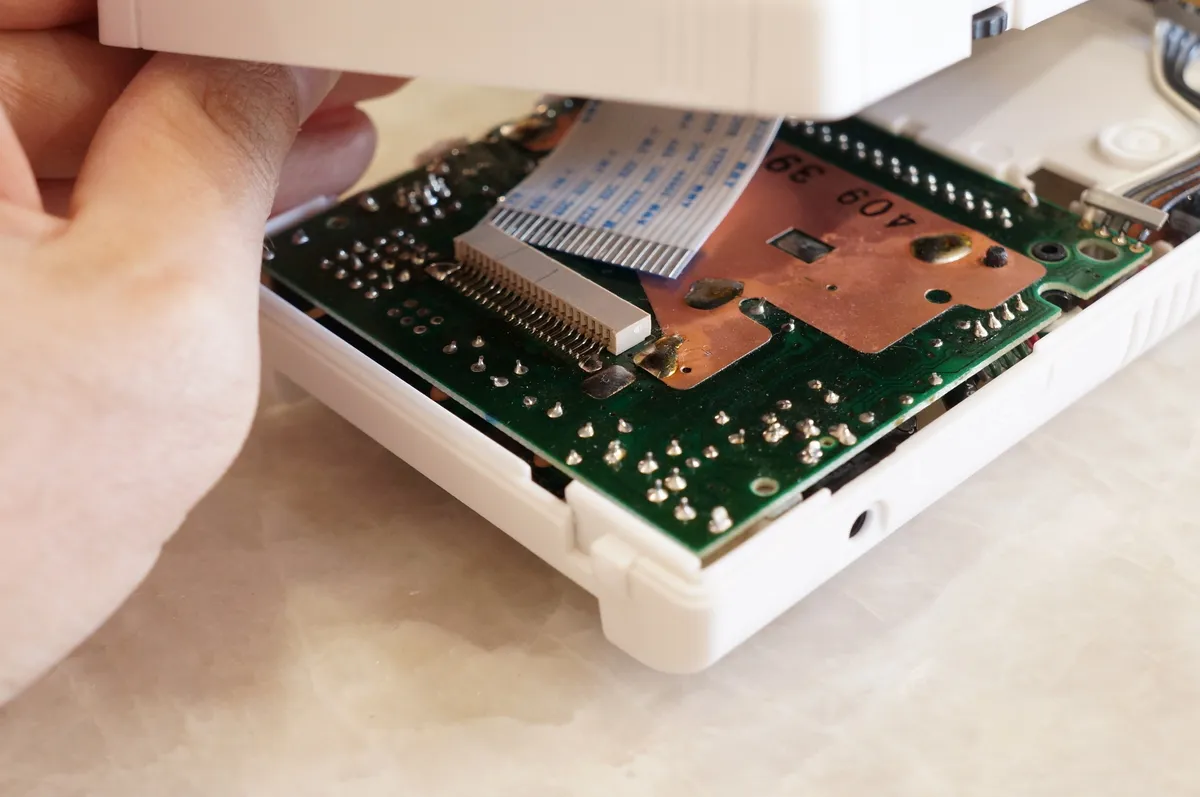

Setze das andere Ende in den Connector am DMG Mainboard ein.
Ersetze die 6 Y-Schrauben am hinteren Gehäuse und verschließen Sie die Konsole. Fertig!
