Dieser Guide wurde uns von unseren Freunden bei HandHeldLegend.com zur Verfügung gestellt :)

Vorwort

  • Führe unbedingt einen Funktionstest durch, BEVOR du das IPS Kit installierst! Für bereits installierte Kits kann keine Reklamation erfolgen. Wie du das Kit extern testen kannst, siehst du hier: Wie teste ich das LCD
  • Das LCD ist sehr zerbrechlich und reagiert sensibel gegenüber Druck, Stößen, usw. Bitte sei bei der Installation besonders vorsichtig, wenn du mit dem LCD hantierst
  • Das Helligkeits- und Einstellungsrad darf nur im fertig verbauten Zustand bedient werden, da es andernfalls sehr leicht brechen kann

Bevor wir mit der Installation dieses Kits beginnen, stelle sicher, dass alle erforderlichen Teile vorhanden sind.

Teile, die in diesem Kit enthalten sind:

  • 1x IPS LCD
  • 1x LCD Board
  • 1x Front PCB (Tastenfeld)
  • 1x Flachbandkabel groß
  • 1x Flachbandkabel klein
  • 2x Klebestreifen
  • 1x LCD Halterahmen

Für diese Anleitung gehen wir davon aus, dass du ein IPS-kompatibles Gehäuse wie diese hier verwendest.

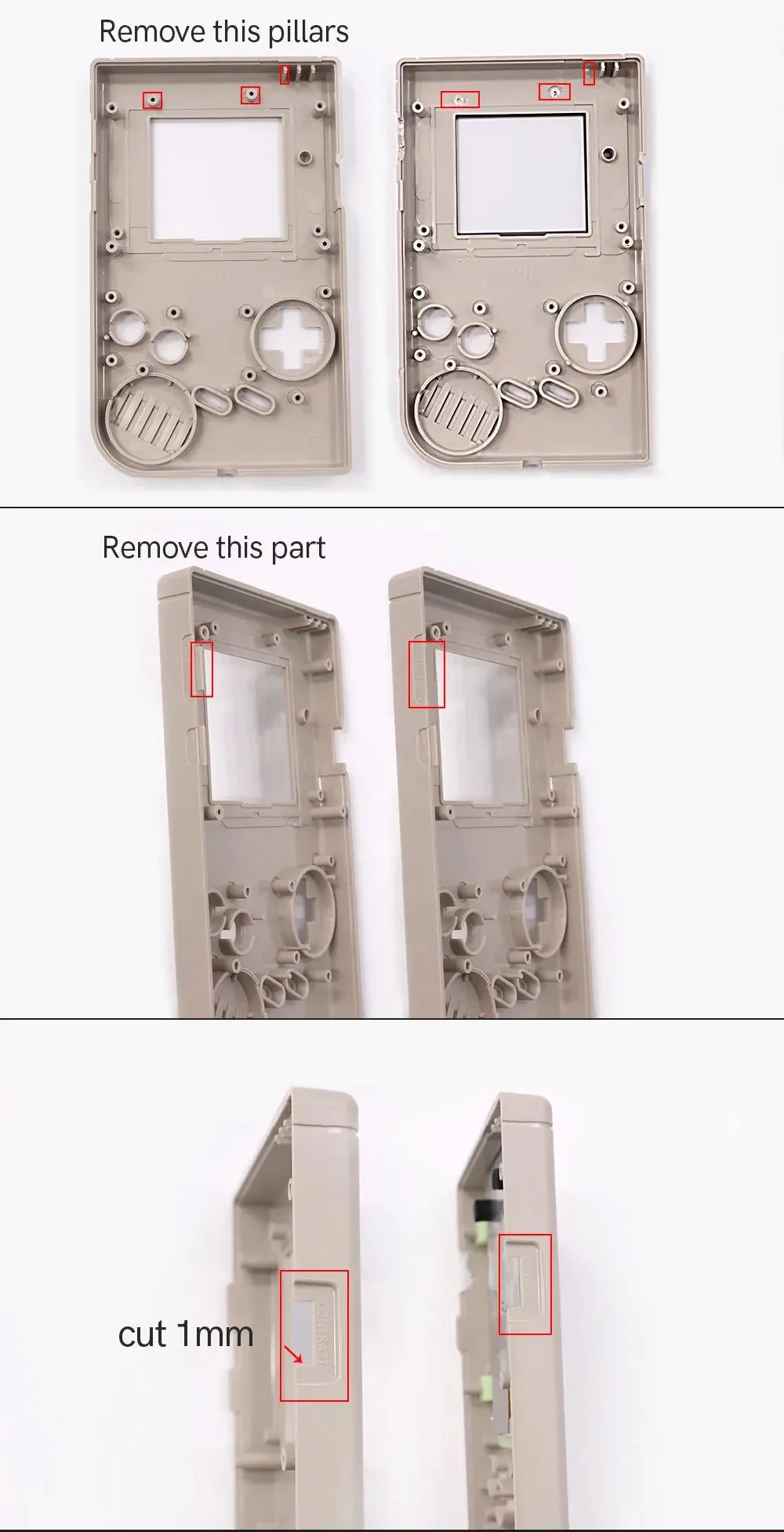

Solltest du ein OEM Gehäuse oder nicht-IPS-ready Gehäuse verwenden, präpariere es nach folgender Anleitung



Document image


Installation

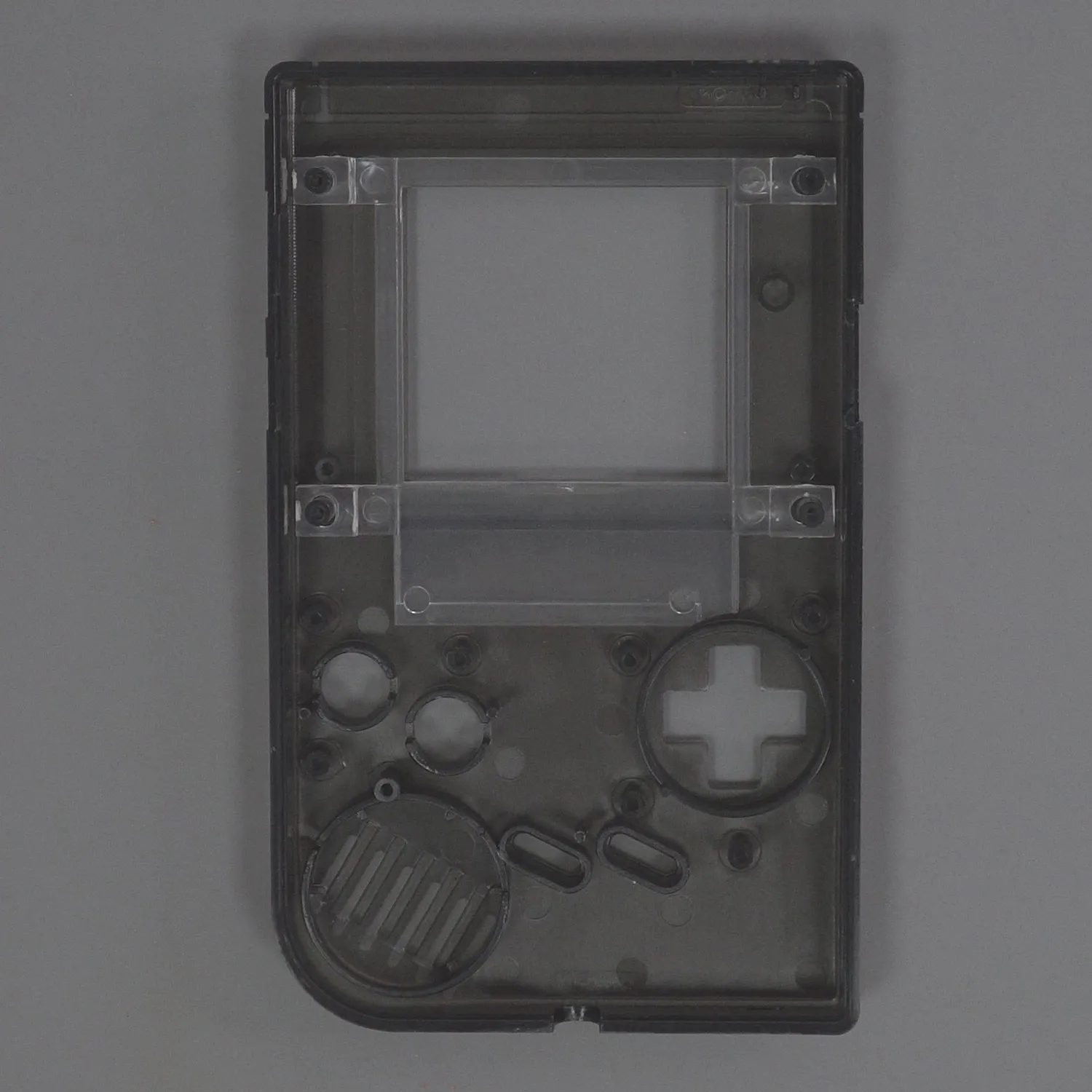

Um zu beginnen, nimm dein Gehäuse und lege es mit der Vorderseite nach unten auf den Tisch. Setze dann den im Kit enthaltenen Halterahmen für das LCD ein.

Document image

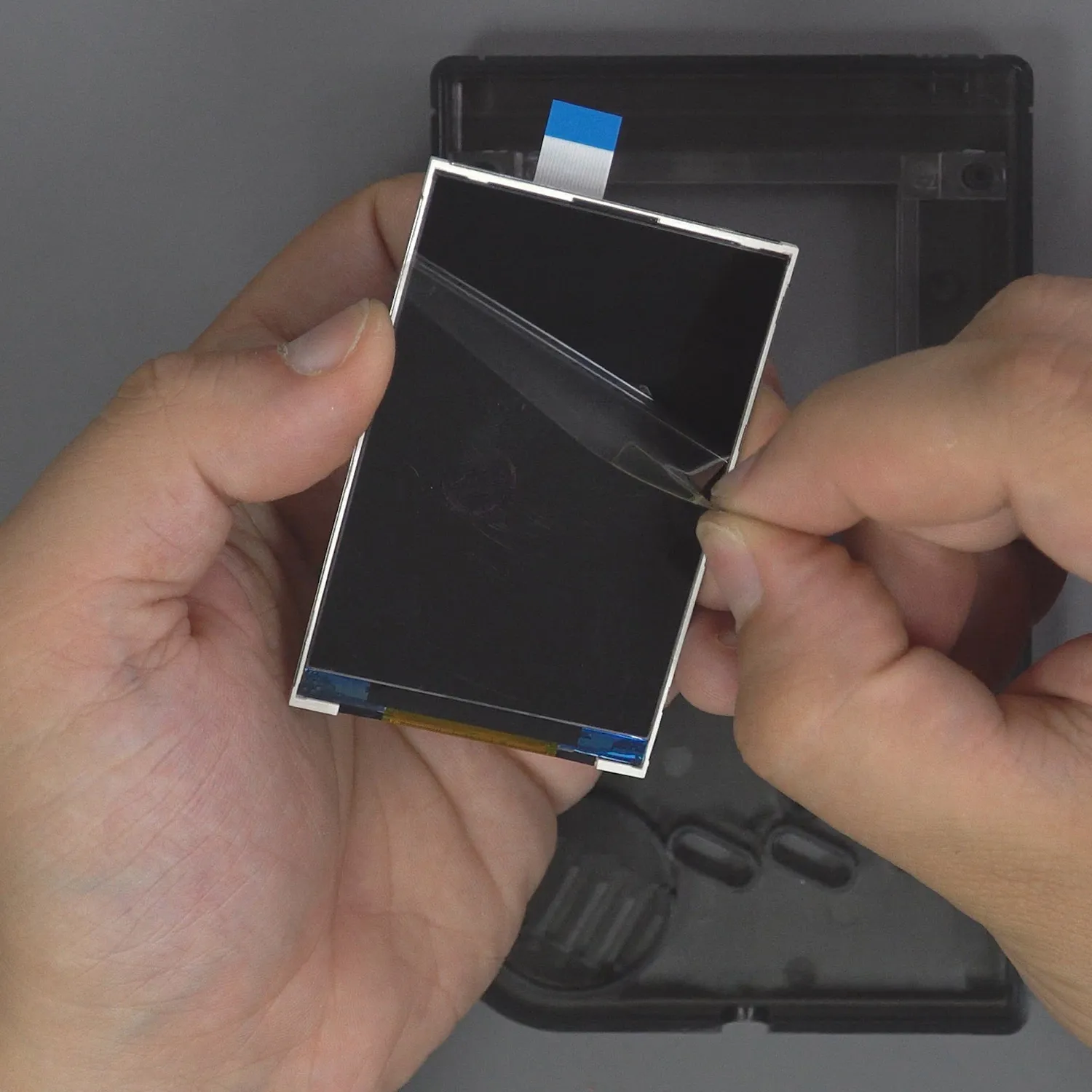

Jetzt nimm deinen Bildschirm und entferne die Schutzfolie von der Vorderseite des Displays.

Document image

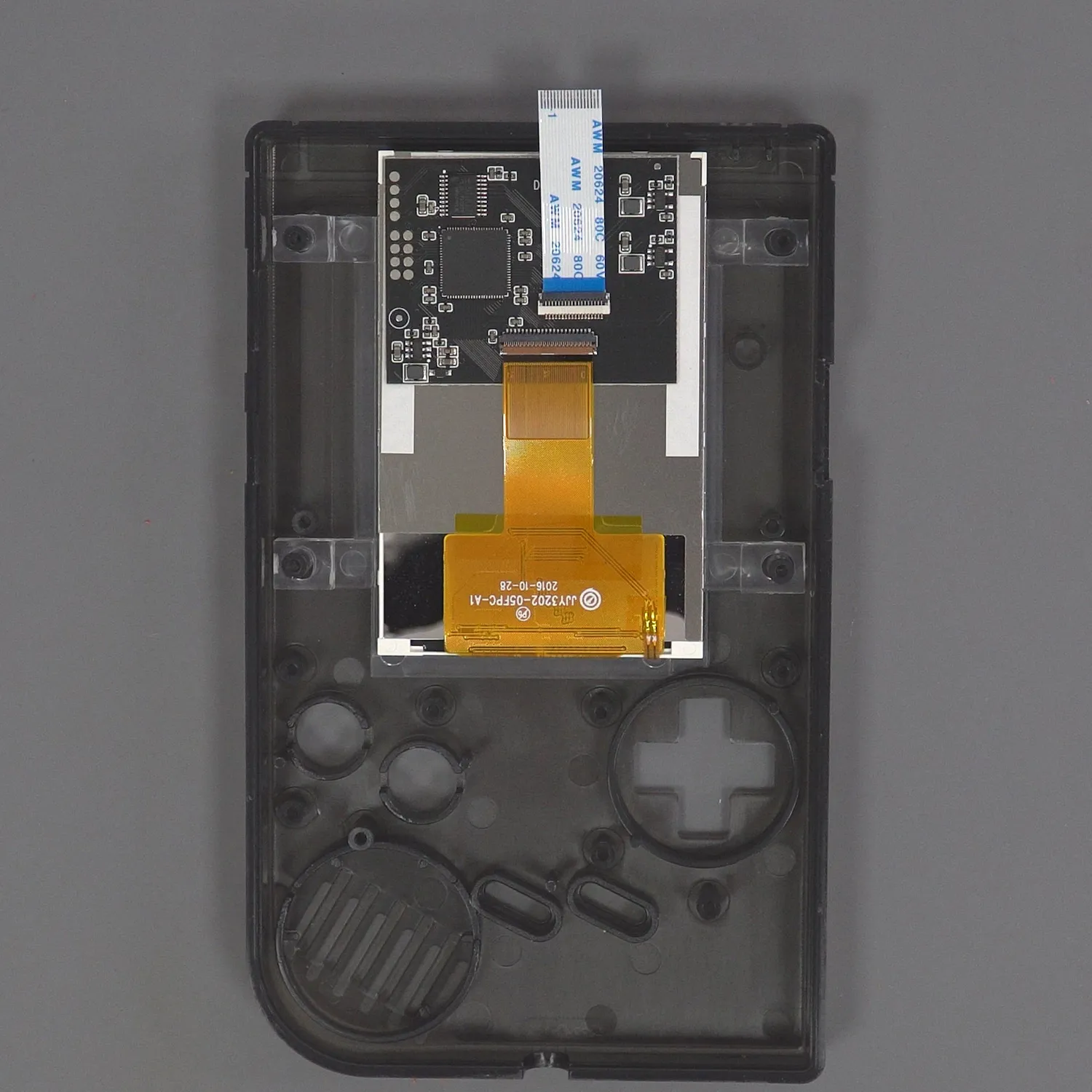

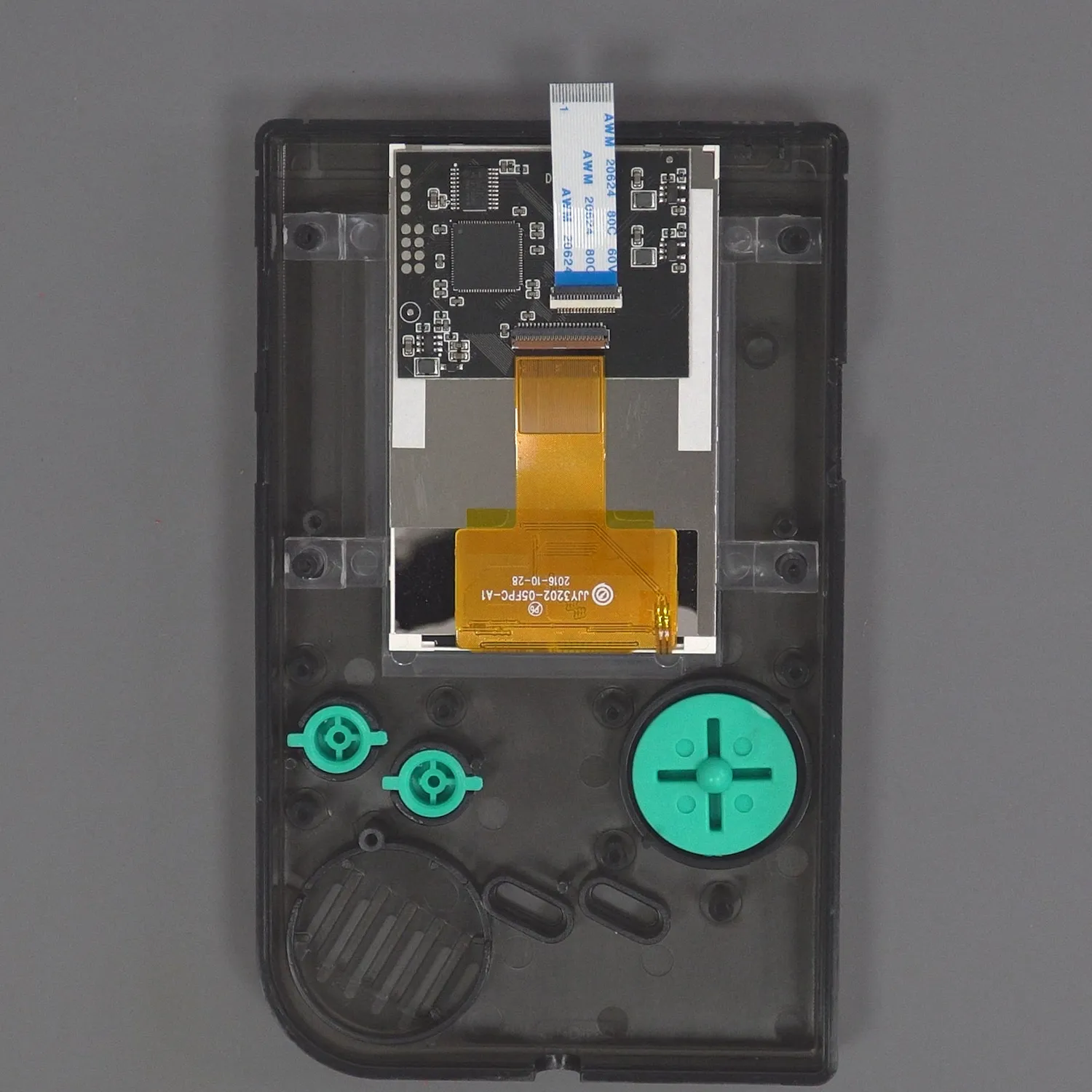

Lass das Display in den Halterahmen gleiten. Achte dabei darauf, den Bildschirm nicht zu berühren, da du sonst die Fingerabdrücke entfernen musst.

Document image

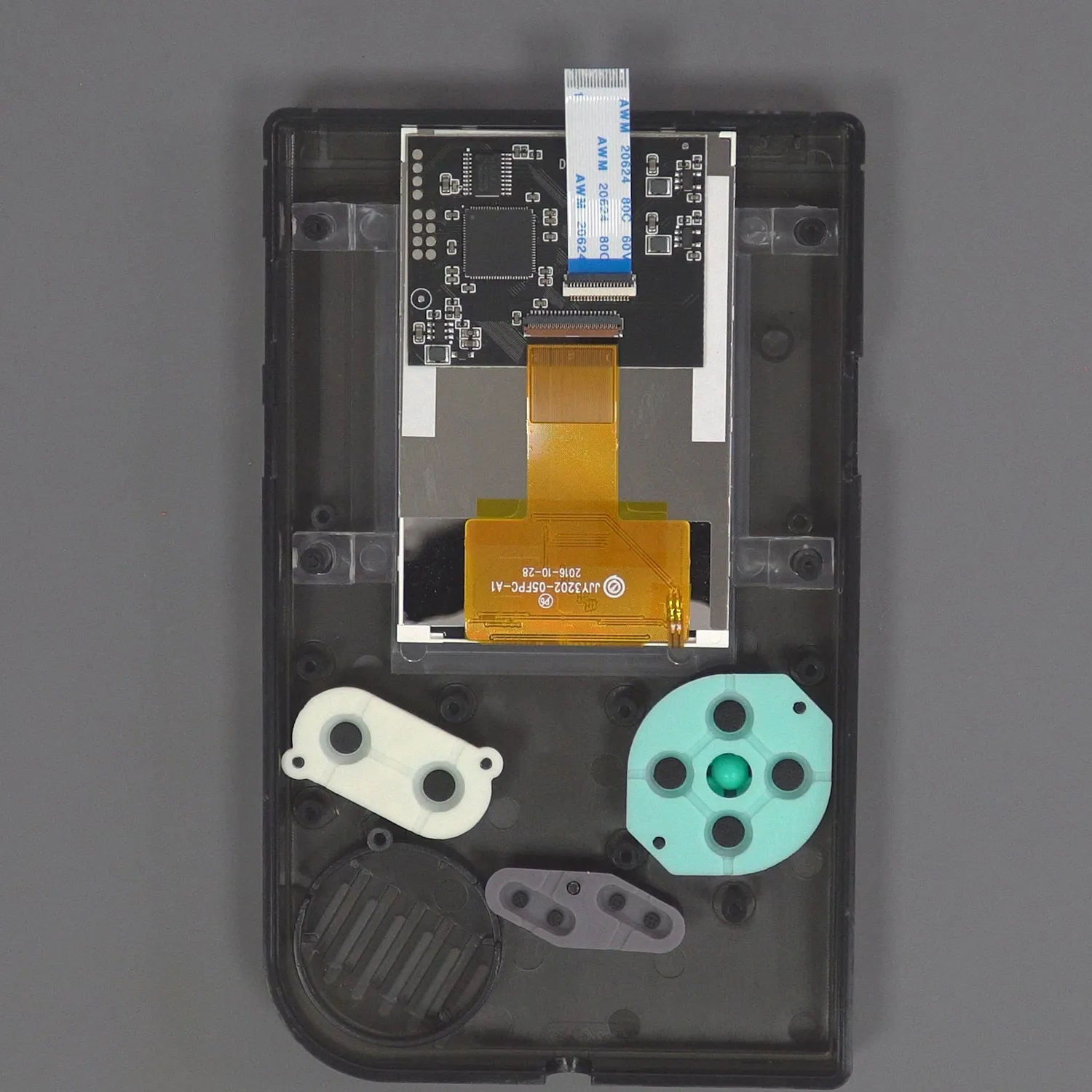

Nun Buttons und Pads einsetzen.

Document image




Document image


Als Nächstes nimm das Tastenfeld PCB und lege es auf die Knöpfe und den Bildschirm. Hier wird ein Lautsprecher installieren, indem du die Plus- und Minuskabel an die Pads in der unteren linken Ecke lötst.

Document image

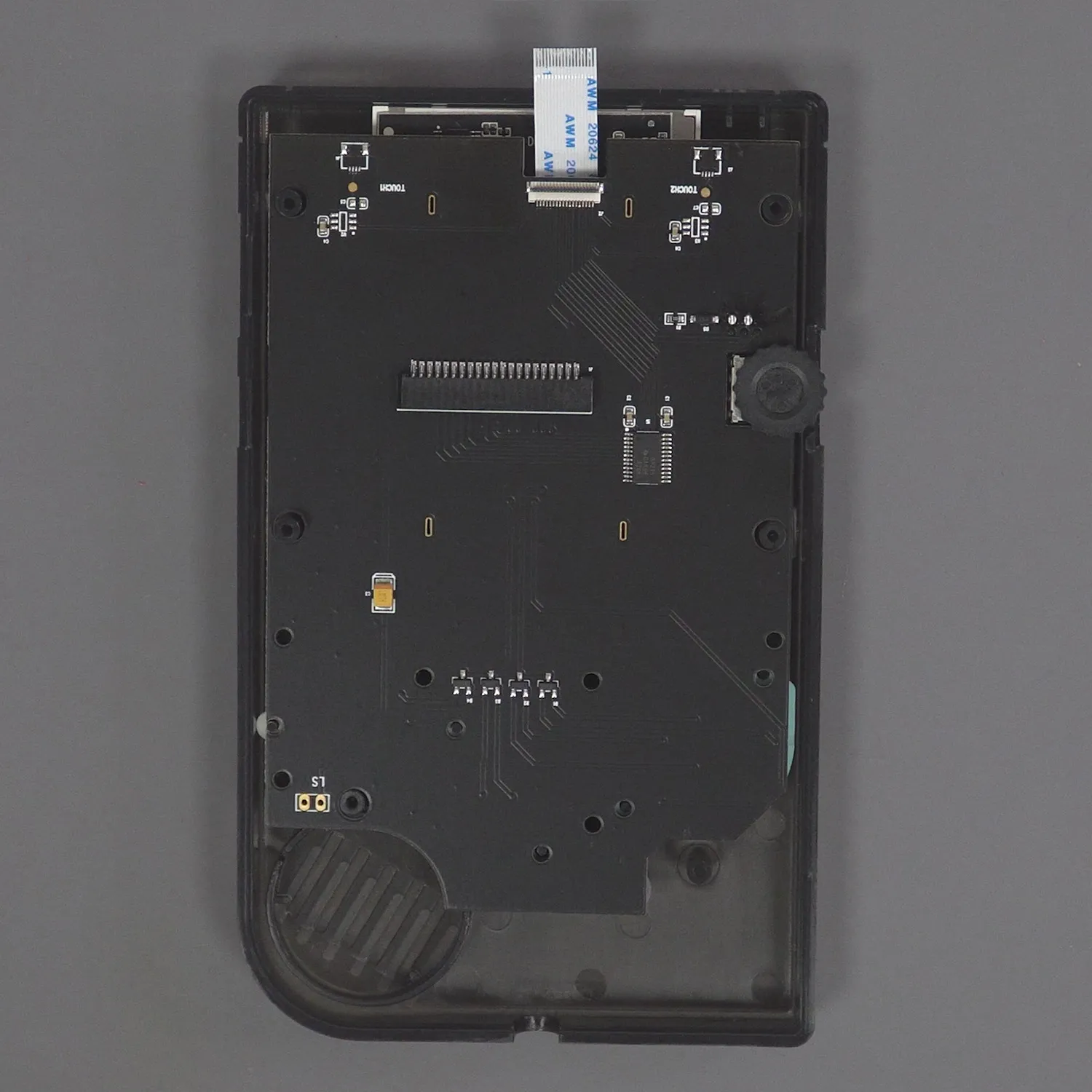

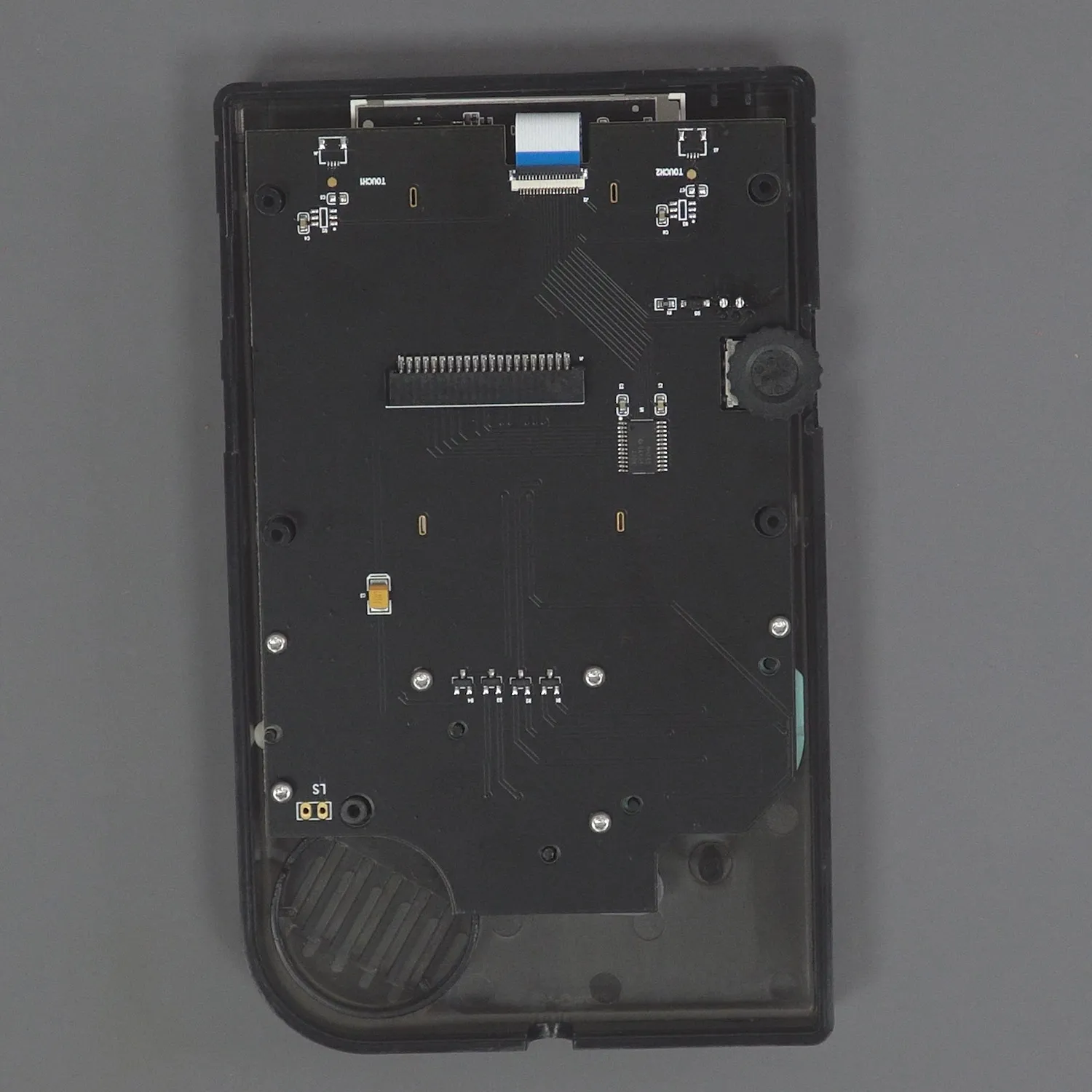

Jetzt kannst du die sechs Schrauben einsetzen, um die Platine zu befestigen. Anschließend hebst du die schwarze Lasche des Steckverbinders an, führst das Flachbandkabel ein und verriegelst die Lasche wieder.

Document image

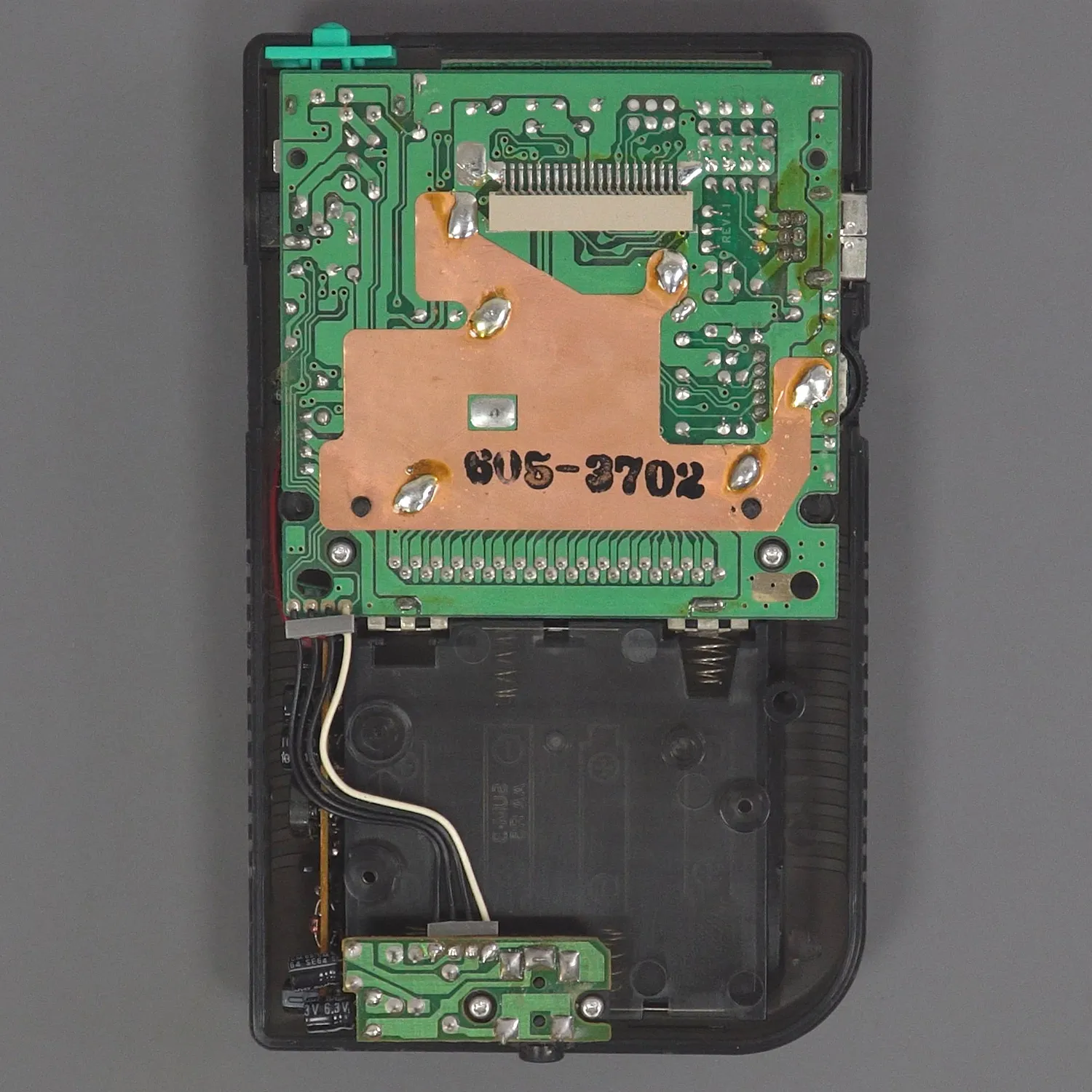

Nun können wir zum hinteren Gehäuse der Konsole übergehen. Hier kannst du den Power-Button einsetzen. Anschließend folgt die Hauptplatine, die du mit den entsprechenden Schrauben befestigst.

Document image

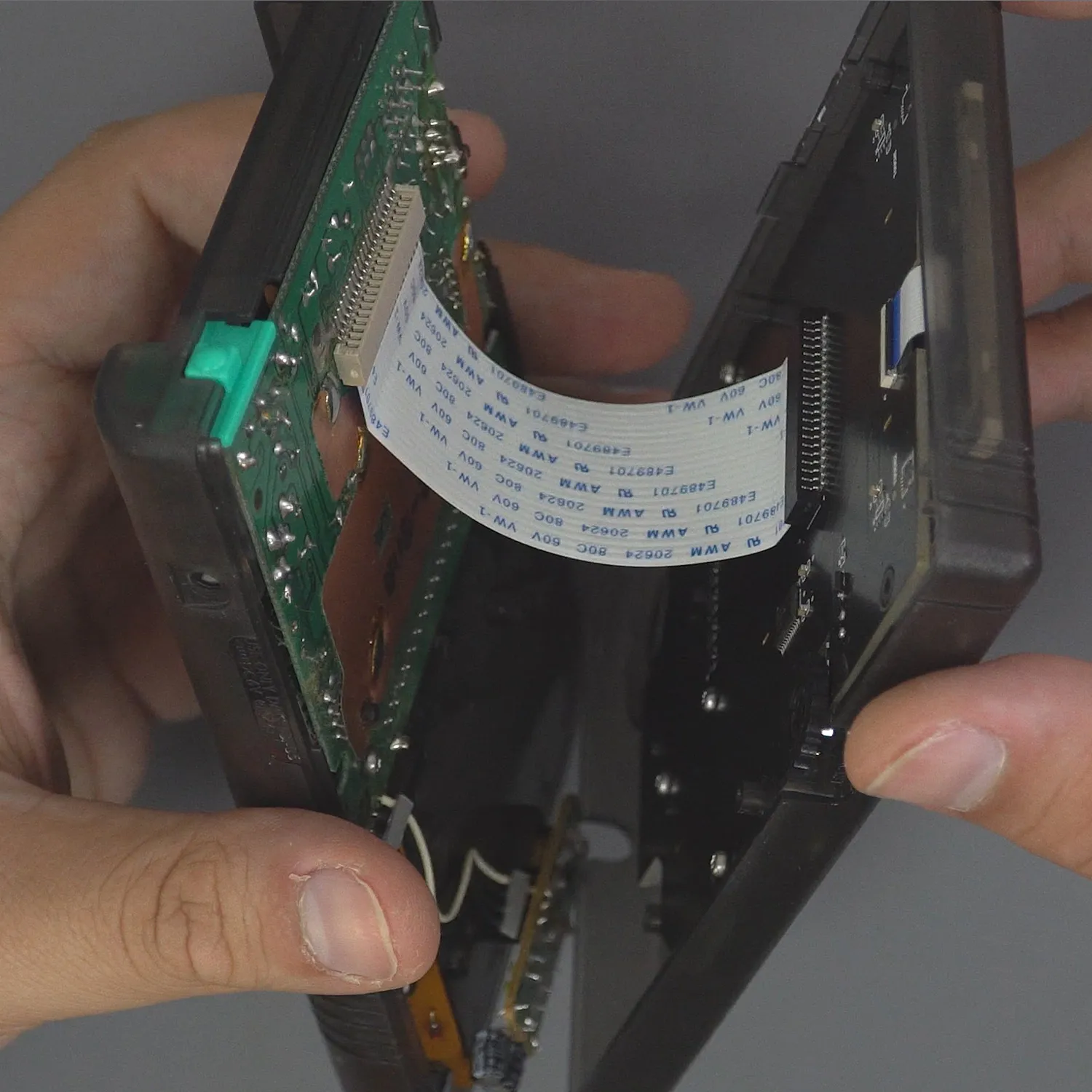

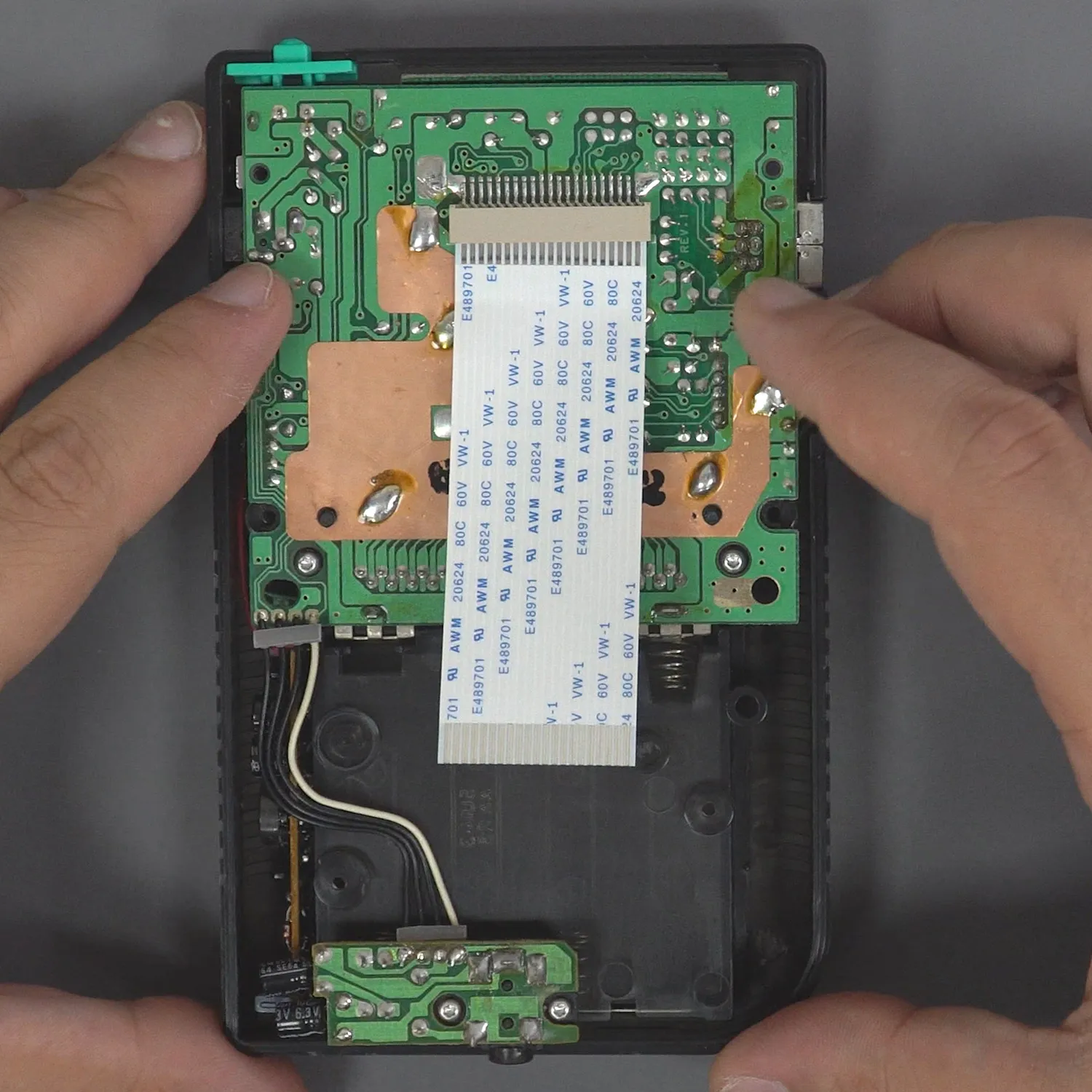

Da wir nun beide Hälften der Konsole unabhängig voneinander zusammengebaut haben, ist es Zeit, sie mit dem Flachbandkabel zu verbinden. Dieser Schritt kann schwierig sein, da das Flachbandkabel straff sitzt. Nimm dir Zeit und stelle sicher, dass es in jeden Anschluss vollständig eingeführt ist.

Document image


Ab diesem Punkt kannst du alle rückseitigen Schrauben einsetzen und die Konsole vollständig verschließen.

Document image


Um das OSD (On-Screen-Display) zu öffnen, halte die Kontrasttaste gedrückt. Da diese durch die neue Frontplatine ersetzt wurde, fungiert sie jetzt als eine Taste. Sobald das OSD geöffnet ist, kannst du nach oben und unten scrollen, um dich im Menü zu bewegen. Drücke die Taste und scrolle, um jeden Wert anzupassen.

Wenn du dich nicht im OSD befindest, kannst du die Farbauswahl ändern, indem du die Kontrasttaste einmal drückst. Es gibt insgesamt 36 verschiedene voreingestellte Farbpaletten.
