[GBC] AMOLED XL Touch Kit by Hispeedido

Beim GBC AMOLED XL Touch Kit von Hispeedido wird die Glasscheibe bereits bei der Produktion industriell aufgebracht, wodurch sich die Installation einfach und schnell durchführen lässt. Zur Installation ist es nötig, einen Draht zwischen PCB und Powerschalter des GBC zu löten.

Das Kit beinhaltet folgende Komponenten



Zum Öffnen des Gehäuses benötigst du

Passende Tool Kits findest du hier

Der 100uF Kondensator sollte bei einem LCD Mod durch einen 680uF Kondensator getasucht werden, um Störgeräusche zu reduzieren.

Die Pins des Spielmodul Ports können auf das LCD Druck ausüben, was zu dauerhaften Schäden führen kann. Daher müssen die Pins mit einem Seitenschneider soweit wir möglich gekürzt werden. Achte dabei auf herumfliegende Stücke und schütze deine Augen!

Mit den kompatiblen Gehäusen von FunnyPlaying muss das LCD einfach eingelegt werden (Drop-In). Es ist möglich, das Kit mit anderen Gehäusen zu verwenden, dafür sind aber umfangreiche Modifizierungen nötig. Den Shell Trim Guide findest du hier: [GBC] Gehäuse trimmen. Achtung: Gehäuse von RetroSix sind in der Regel ungeeignet.

Löte den beiliegenden Draht an den Kontakt "BAT" am PCB

Verbinde das PCB mit dem LCD - lege dazu das PCB auf die Rückseite des LCD und führe das Verbindungskabel danach für den Stecker vorgesehene Öffnung. Danach muss das Board mit den beiliegenden Klebestreifen fixiert werden, um ein verrutschen zu verhinden.

Entferne die Klebestreifen.

Lege das LCD, beginnend von unten, in das Gehäuse ein.

Achte darauf, dass der zuvor verlötete Draht nicht hinter der Abdeckung am Gehäuse liegt.

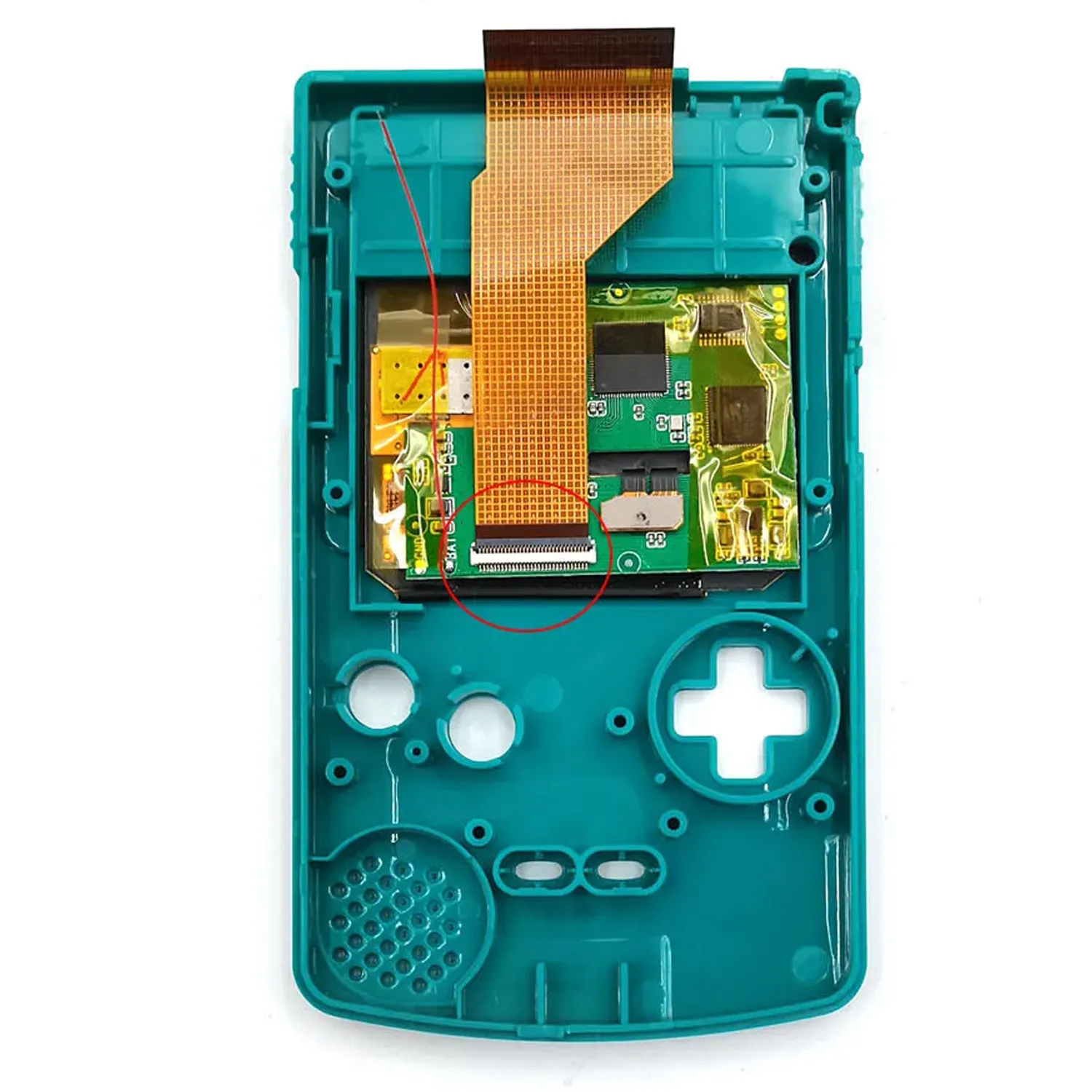

Verbinde das Flachbandkabel mit dem PCB.

Löte nun den Draht an den Kontakt "C" am Power Schalter des Game Boy Color Mainboards und verbinde danach das Flachbandkabel mit dem LCD Connector.

Verschraube das Gehäuse wieder und freue dich über deinen neuen Bildschirm! :)

Das AMOLED Kit wird über ein Menü gesteuert, das via Touschscreen bedient wird.
